Способ крепления лопаток

Способ крепления лопаток

Иллюстрации

Показать все

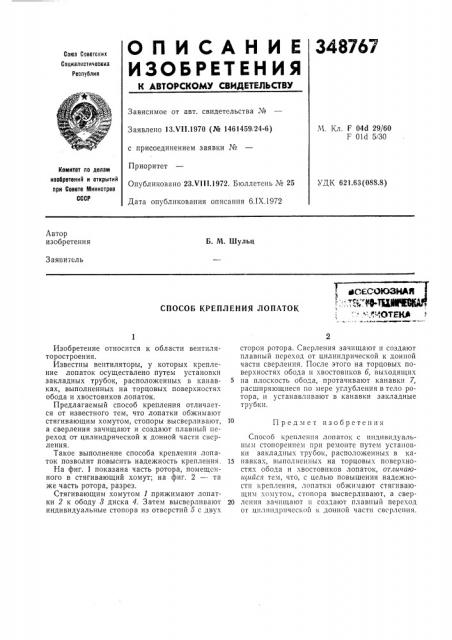

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М, Кл. F 04d 29/60

Г Old 5/30

Заявлено 13.VI1.1970 (№ 1461459,24-6) с присоединением заявки №

Приоритет

Опубликовано 23.VIII.1972. Бюллетень № 25

Дата опубликования описания 6.IX.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.63(088.8) Автор изобретения

Б. М. Шульц

Заявитель

СПОСОБ КРЕПЛЕНИЯ ЛОПАТОК . - -.л ОТЕКА сторон ротора. Сверления зачищают и создают плавный переход от цилиндрической к донной части сверления. После этого íà TopUOBblx поверхностях обода и хвостовиков 6, выходящих

5 на плоскость обода, протачивают канавки 7, расширяющиеся по мере углубления в тело ротора, и устанавливают в канавки закладные трубки.

Способ крепления лопаток с индивидуальным стопоренпем при ремонте путем установки закладных трубок, расположенных в ка15 павках, выпо Iltckllthkx íà TopUOBblx поверхностях обода и хвостовиков лопаток, отличаюи ийся тем, что, с целью повышения надежности крепления, лопатки обжимают стягивающим хомутом, стопора высверливают, а свер20 лсння зачнщают и создают плавный переход от цилиндрической к донной части свсрлсния.

Изобретение относится к области вентиляторостроения.

Известны вентиляторы, у которых крепление лопаток осуществлено путем установки закладных трубок, расположенных в канавках, выполненных на торцовых поверхностях обода и хвостовиков лопаток.

Предлагаемый способ крепления отличается от известного тем, что лопатки обжимают стягивающим хомутом, стопоры высверливают, а сверления зачищают и создают плавный переход от цилиндрической к донной части сверл ения.

Такое выполнение способа крепления лопаток позволит повысить надежность крепления.

На фиг. 1 показана часть ротора, помещенного в стягивающий хомут; на фиг. 2 — та же часть ротора, разрез.

Стягивающим хомутом 1 прижимают лопатки 2 к ободу 8 диска 4. Затем высверливают индивидуальные стопора из отверстий 5 с двух

Предмет изобретения

348767

Фиг.2

Составитель 3. Полетаева

Редактор Н. Вирко Техред Л. Евдонов Корректор Е. Зимина

Заказ 2698/14 Изд, Я 1176 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, jK-35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2
