Упругая гайка
Иллюстрации
Реферат

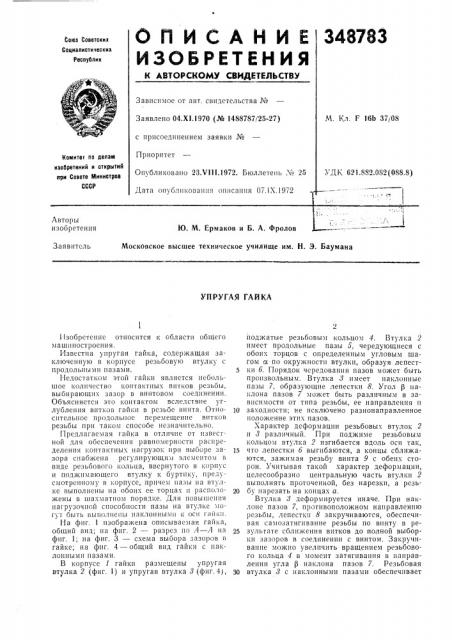

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Goes Соеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
М. K.. Г 1ЕЬ З7-,08
Заявлено 04,Х1,1970 (№ 1488787!25-27) с присоединением заявки №
Приоритет
Опубликовано 23.VI11.1972. Бюллетень ¹ 25
Комите по делам изобретений и открытий при Соеете Министров
СССР ДК 02188 18 (08881
Дата опубликовашгя описания 07.IX.1972
Авторы изобретения
Ю. М. Ерм
Московское высшее техническое училище им. Н. Э. Баумана
Заявитель
УПРУГАЯ ГАИКА
Изобретение относится к области общего машиностроения.
Известна упругая гайка, содержащая заключенную в корпусе резьбовую втулку с продольными пазами.
Недостатком этой гайки являстся небольшос количество контактных витков резьбы, выбирающих зазор в винтовом соединении.
Объясняется это контактом всле.тствие углубления витков гайки в резьбе винта, Относительное продольное псремещение витков резьбы при таком способе незначительно, Предлагаемая гайка в отличие от известной для обеспечения равномерности распределения контактных нагрузок ири выборе зазора снаб>кена регулирующим элементом в виде резьбового кольца, ввернутого в корпус и поджимающего втулку к оуртику, предусмотренному в корпусе, причем пазы klа втулке выполнены на обоих ее торца. ii расположены в шахматном порядке. Для повышения нагрузочной способности пазы на втулке могут быть выш>лн ilLI наклонными к оси гайки.
На фиг. 1 изображена описываемая гайка, общий вид; на фиг. 2 — разрез по А — Л на фиг. 1; на фиг. 3 — схема выбора зазоров в гайке; на фиг. 4 — общий вид гайки с наклонными пазами.
В корпусе 1 гайки размещены упругая втулка 2 (фиг. 1) и упругая втулка 8 (фиг. 41, поджатые резьбовым кольцом 4. Втулка 2 имеет продольные пазы 5, чередующиеся с обоих торцов с определенным угловым шагом а по окружности втулки, образуя лепест5 ки б. Порядок чередования пазов может быть произвольным. Втулка 3 имеет наклонные пазы 7, образующие лепестки 8, Угол 1> наклона пазов 7 может быть различным в зависимости от типа резьбы, ее направления и
M заходности; не исключено разнонаправленное положение этих пазов.
Характер деформации резьбовых втулок 2 и 8 различный. При поджиме резьбовым кольцом втулка 2 изгибается вдоль оси так, 15 что лепестки 6 выгибаются, а концы сближаются, зажимая резьбу винта 9 с обеих сторон. Учитывая такой характер деформации, целесообразно центральную часть втулки 2 выполнять проточенной, без нарезки, а резь20 бу нарезать на концах а.
Втулка 8 деформируется иначе. При наклоне пазов 7, противоположном направлению резьбы, лепестки 8 закручиваются, обеспечивая самозатягивание резьбы по винту в pe2s зультате сближения витков до полной выборки зазоров в соединении с винтом. Закрушвание можно увеличить вращением резьбового кольца 4 в момент затягивания в направлении угла р наклона пазов 7. Резьбовая
30 втулка 8 с наклонными пазами обеспечивает
348783
Предмет изобретения
А-А
А1 Риг 1
Qua 2
©иг 5
Our. 4
Составитель В. Холодкова
Редактор Л. Жаворонкова Техред Л. Евдонов
Корректор Е. Исакова
Заказ 2851)12 Изд. № 1175 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 3(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 более равномерное соединение по всей длине, а следовательно, и более высокую нагрузочную способность, 1. Упругая гайка, содержащая заключенную в корпусе резьбовую втулку с продольными пазами, отличающаяся тем, что, с целью обеспечения равномерности распределения контактных нагрузок при выборе зазора, она снабжена регулирующим элементом, выполненным в виде резьбового кольца, ввернутого в корпус и поджимающего втулку к буртику, предусмотренному в корпусе, причем пазы на втулке выполнены на обоих ее торцах и расположены в шахматном порядке.
2. Гайка по и. 1, отличающаяся тем, что, с целью повышешгя нагрузочной способности, 10 пазы выполнены наклонными к оси гайки.
