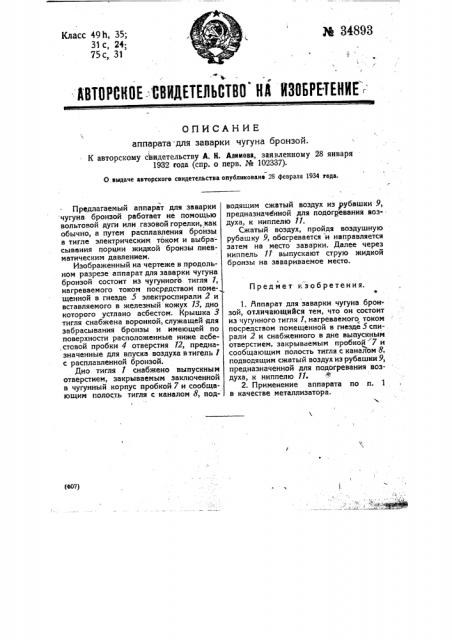

АВТОРСКОЕ=СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ аппарата для заварки чугуна бронзой.

К авторскому свидетельству А. К. Алинова, заявленному 28 января

1932 года (спр, о перв. ¹ 102337).

О выдаче авторского свидетельства оаубликованэ 28 февраля 1934 года.

П р едме т к з о бретения.

Предлагаемый аппарат для заварки чугуна бронзой работает не помощью вольтовой дуги или газовой горелки, как обычно, а путем расплавления бронзы в тигле электрическим током и выбрасывания порции жидкой бронзы пневматическим давлением.

Изображенный на чертеже в продольном разрезе аппарат для заварки чугуна бронзой состоит из чугунного тигля 1, нагреваемого током посрЕдством помещенной в гнезде 5 электроспирали 2 и вставляемого в железный кожух 13, дно которого устлано асбестом. Крышка 3 тигля снабжена воронкой, служащей -для забрасывания бронзы и имеющей по поверхности расположенные ниже асбе.стовой пробки 4 отверстия 12, предназначенные для впуска воздуха в тигель 1 с расплавленной бронзой.

Дно тигля 1 снабжено выпускным отверстием, закрываемым заключенной в чугунный корпус пробкой 7 и сообщающим полость тигля с каналом 8, подводящим сжатый воздух из рубашки 9, предназначенной для подогревания воздуха, к ниппелю 11.

Сжатый воздух, пройдя воздушную рубашку 9, обогревается и направляется затем на место заварки. Далее через ниппель 11 выпускают струю жидкой бронзы на завариваемое место.

1. аппарат для заварки чугуна бронзой, отличающийся тем, что он состоит из чугунного тигля 1, нагреваемого током посредством помещенной в гнезде 5спирали 2 и снабженного в дне выпускным отверстием, закрываемым пробкой 7 и сообщающим полость тигля с каналом 8, подводящим сжатый воздух из рубашки 9, предназначенной для подогревания воздуха, к ниппелю 11.

2. Применение аппарата по и. 1 в качестве металлизатора.
