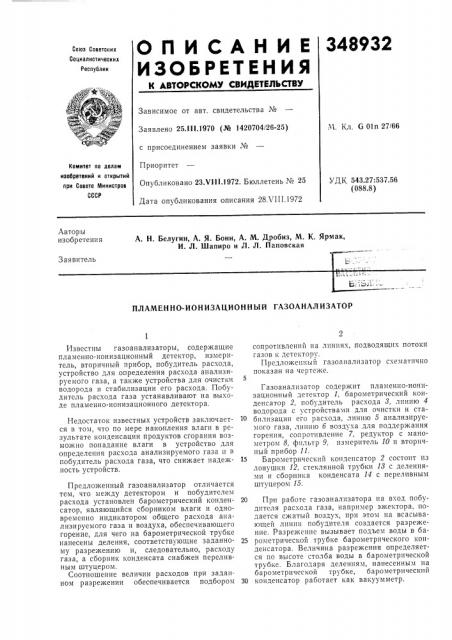

348932

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.111.1970 (№ 1420704/26-25) с присоединением заявки №

Приоритет

Опубликовано 23.У111.1972. Бюллетень № 25

Дата опубликования описания 28Л I I I.1972.Ч. Кл. G 01п 27/66

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 543.27:537.56 (088.8) Авторы изобретения

А. Н. Белугин, А. Я. Бони, А. М. Дробиз, М. К, Ярмак, И. Л. Шапиро и Л. Л. Паповская

Заявитель

ПЛАМЕННО-ИОН ИЗАЦИОН Н Ъ| Й ГАЗОАНАЛ ИЗАТОР

Известны газоанализаторы, содержащие пламенно-ионизационный детектор, измеритель, вторичный прибор, побудитель расхода, устройство для определения расхода анализируемого газа, а также устройства для очистки водорода и стабилизации его расхода. Побудитель расхода газа устанавливают на выходе пламенно-ионизационного детектора.

Недостаток известных устройств заключается в том, что по мере накопления влаги в результате конденсации продуктов сгорания возможно попадание влаги в устройство для определения расхода анализируемого газа и в побудитель расхода газа, что снижает надежность устройств.

Предложенный газоанализатор отличается тем, что между детектором и побудителем расхода установлен барометрический конденсатор, являющийся сборником влаги и одновременно индикатором общего расхода анализируемого газа и воздуха, обеспечивающего горение, для чего на барометрической трубке нанесены деления, соответствующие заданному разрежению и, следовательно, расходу газа, а сборник конденсата снабжен переливным штуцером.

Соотношение величин расходов при заданном разрежении обеспечивается подбором сопротивлений на линиях, подводящих потоки газов к детектору.

Предложенный газоанализатор схематично показан на чертеже.

Газоанализатор содержит пламенно-ионизационный детектор 1, барометрический конденсатор 2, побудитель расхода 3, линию 4 водорода с устройствами для очистки и стабилизации его расхода, линию 5 анализируемого газа, линию 6 воздуха для поддержания горения, сопротивление 7, редуктор с манометром 8, фильтр 9, измеритель 10 и вторичный прибор 11.

15 Барометрический конденсатор 2 состоит из ловушки 12, стеклянной трубки 13 с делениями и сборника конденсата 14 с переливным штуцером 15.

20 При работе газоанализатора на вход побудителя расхода газа, например эжектора, подается сжатый воздух, при этом на всасывающей линии побудителя создается разрежение. Разрежение вызывает подъем воды в ба25 рометрической трубке барометрического конденсатора. Величина разрежения определяется по высоте столба воды в барометрической трубке. Благодаря делениям, нанесенным на барометрической трубке, барометрический

30 конденсатор работает как вакуумметр.

348932 пюй Йз/ул

Составитель Н. Преображенская

Редактор T. Орловская Техред 3. Тараненко Корректоры: В. Петрова и Е. Ласточкина

Заказ 2631/12 Изд. № 1160 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, п р. Сапунова, 2

Под действием разрежения в линии анализируемого газа и в линии воздуха образуются потоки газов. Величина расхода в линиях зависит от сопротивления линии и для каждого значения разрежения остается постоянной.

Пары продуктов сгорания из пламенноионизационной камеры детектора поступают в ловушку барометрического конденсатора и конденсируются. Конденсат по барометрической трубке стекает в сборник и непрерывно выбрасывается из системы через переливной штуцер.

Изобретение увеличивает быстродействие анализатора, в результате чего уменьшается погрешность его показаний.

Предмет изобретения

5 Пламенно-ионизационный газоанализатор, содержащий детектор с установленным на выходе побудителем расхода, приборы контроля, отличающийся тем, что, с целью повышения надежности, между детектором и побу10 дителем расхода установлен барометрический конденсатор с калиброванной сливной трубкой, сборник конденсата которого снабжен переливным штуцером.
