Реферат



Класс 49h, 35

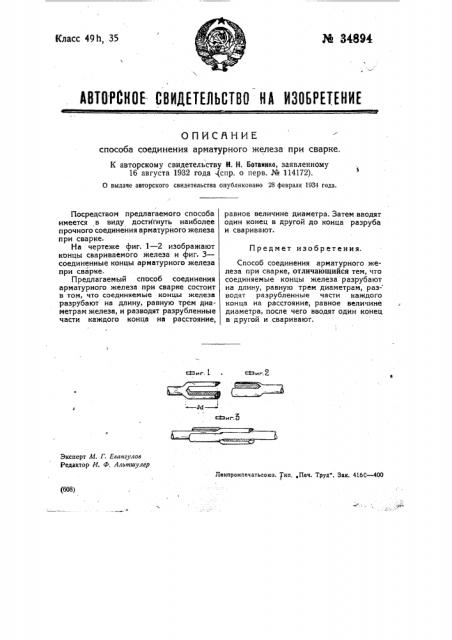

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТ(НИЕ

ОПИСЯНИЕ способа соединения арматурного железа при сварке.

К авторскому свидетельству Н. Н. Ботвинко, заявленному

16 августа 1932 года -(спр. о перв. № 114172).

0 выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Предмет изобретения.

Фиг. 1 . Фиг.2

Фиг. Б

Эксперт М. Г. Еванаулов

Редактор И. Ф. Альтшулер (608) Посредством предлагаемого способа имеется в виду достигнуть наиболее прочного соединения арматурного железа при сварке.

На чертеже фиг. 1 — 2 изображают концы свариваемого железа и фиг. 3— соединенные концы арматурного железа при сварке.

Предлагаемый способ соединения арматурного железа при сварке состоит в том, что соединяемые концы железа разрубают на длину, равную трем диаметрам железа, и разводят разрубленные части каждого конца иа расстояние, равное величине диаметра. Затем вводят один конец в другой до конца разруба и сваривают.

Способ соединения арматурного железа при сварке, отличающийся тем, что соединяемые концы железа разрубают на длину, равную трем диаметрам, раз= водят разрубленные части каждого конца на расстояние, равное величине диаметра, после чего вводят один конец в другой и сваривают.

Ленпромпечатьсоюз. Гип.,печ. Труд". Зак. 4160 — 400
