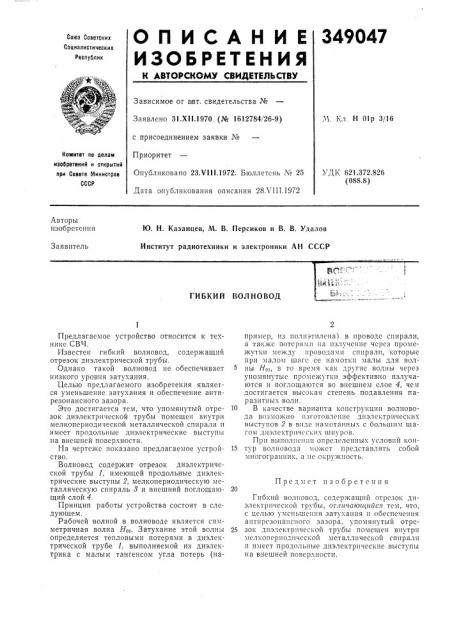

О П И С А Н И Е 349047

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства №

Заявлено 31.Х11.1970 (№ 1612784/26-9) с присоединением заявки №

Приоритет

Опубликовано 23.Ч111.1972. Бюллетень ¹ 25

Дата опубликования описания 28Х111.1972,Ч. Кл. Н Olp 3/16

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.372,826 (088.8) Авторы изобретения

Ю. Н. Казанцев, iN. В. Персиков и В. В. Удалов

Институт радиотехники и электроники АН СССР

Заявитель

ГИБКИЙ ВОЛНОВОД

Прс тмст изобретения

Предлагаемое устройство относится к технике СВЧ.

Известен гибкий волновод, содержащий отрезок диэлектрической трубы.

Однако такой волновод не обеспечивает низкого уровня затухания.

Целью предлагаемого изобретения является уменьшение затухания и обеспечение антирезонансного зазора.

Это достигается тем, что упомянутый отрезок диэлектрической трубы помещен внутри мелкопериодической металлической спирали и имеет продольные диэлектрические выступы на внешней поверхности.

1-Iа чертеже показано предлагаемое устройство.

Волновод содержит отрезок диэлектрической трубы 1, имеющей продольные диэлектрические выступы 2, мелкопериодическую металлическую спираль 8 и внешний поглощающий слой 4.

Принцип работы устройства состоит в следующем.

Рабочей волной в волноводе является симметричная волна Нсь Затухание этой волны определяется тепловыми потерями в диэлектрической трубе 1, выполняемой из диэлектрика с малым тангенсом угла потерь (например, пз полиэтилена) в проводе спирали, а также потерями на излучение через промежутки между проводами спирали, которые при малом шаге се намотки малы для волны Нов в то время как другие волны через упомянутые промежутки эффективно излучаются и поглощаются во внешнем слое 4, чем достигается высокая степень подавления паразитных волн.

10 В качестве варианта конструкции волновода возможно изготовление диэлектрических выступов 2 в виде намотанных с большим шагом диэлектрических шнуров.

Прп выполнении определенных условий кон15 тур волновода может представлять собой многогранник, а нс окружность.

Гибкий волновод, содержащий отрезок диэлектрической трубы, от.гггчаюгггггйсл тем, что, с целью уменьшения затухания н обеспечения антнрсзонансного зазора, упомянутый отре25 зок диэлектрической трубы помещен внутри мелкопериоднчсской металлической спирали и имеет продольные диэлектрические выступы на внешней повсрхггости.

349047

Редактор Г. Кузьмина

Заказ 2637/9 Изд. № 1166 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель E Чуркий

Техред А. Камышникова

Корректоры: E. Талалаеаа и С. Сатагулова
