Способ изготовления пленочных мембран

Способ изготовления пленочных мембран

Иллюстрации

Показать все

Реферат

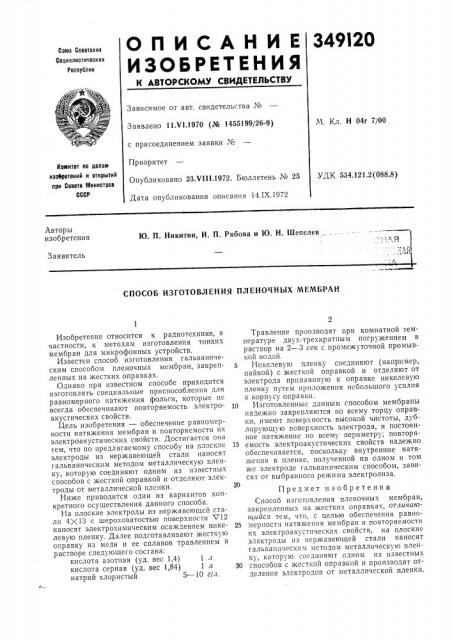

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

349l20

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Ч1.1970 (¹ 1455199/26-9) И. Кл. Н 04r 7/00 с присоединением заявки ¹

Приоритет

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 23.Ч!11.1972. Бюллетень ¹ 25

Дата опубликования описания 14.IX.1972

УДК 534.121.2 (088.8) Авторы изобретения

Ю. П. Никитин, И. П. Рябова и 10. Н. Шепелев

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПЛЕНОЧНЫХ МЕМБРАН

Изобретение относится к радиотехнике, в частности, к методам изготовления тонких мембран для микрофонных устройств.

Известен способ изготовления гальваническим способом пленочных мембран, закрепленных на жестких оправках. ,Однако при известном способе приходится изготовлять специальные приспособления для равномерного натяжения фольги, которые не всегда обеспечивают повторяемость электроакустических свойств.

Цель изобретения — обеспечение равномерности натяжения мембран и повторяемости их электроакустических свойств. Достигается она тем, что по предлагаемому способу на плоские электроды из нержавеющей стали наносят гальваническим методом металлическую пленку, которую соединяют одним из известных способов с жесткой оправкой и отделяют электроды от металлической пленки.

Ниже приводится один из вариантов конкретного осуществления данного способа.

На плоские электроды из нержавеющей стали 4 13 с шероховатостью поверхности ч712 наносят электрохимическим осаждением никелевую пленку. Далее подготавливают жесткую оправку из меди и ее сплавов травлением в растворе следующего состава: кислота азотная (уд. вес 1,4) 1 л кислота серная (уд. вес 1,84) 1 л натрий хлористый 5 — 10 г/л.

Травление производят при комнатной температуре двух-трехкратным погружением в раствор на 2 — 3 сек с промежуточной промывкои водои.

5 Никелевую пленку соединяют (например, пайкой) с жесткой оправкой и отделяют от электрода припаянную к оправке никелевую пленку путем приложения небольшого усилия к корпусу оправки.

10 Изготовленные данным способом мембраны надежно закрепляются по всему торцу оправки, имеют поверхность высокой чистоты, дублирующую поверхность электрода, и постоянное натяжение по всему периметру; повторяемость электроакустических свойств надежно обеспечивается, поскольку внутренние натяжения в пленке, полученной на одном и том же электроде гальваническим способом, зависят от выбранного режима электролиза.

Предмет изобретения

Способ изготовления пленочных мембран, закрепленных на жестких оправках, отличаюtöèéñÿ тем, что, с целью обеспечения равно25 мерности натяжения мембран и повторяемости их электроакустических свойств, на плоские электроды пз нержавеющей стали наносят гальваническим методом металлическую пленку, которую соединяют одш1м из известных

30 способов с жесткой оправкой и производят отделение электродов от металлической пленки.
