Реферат



349l26

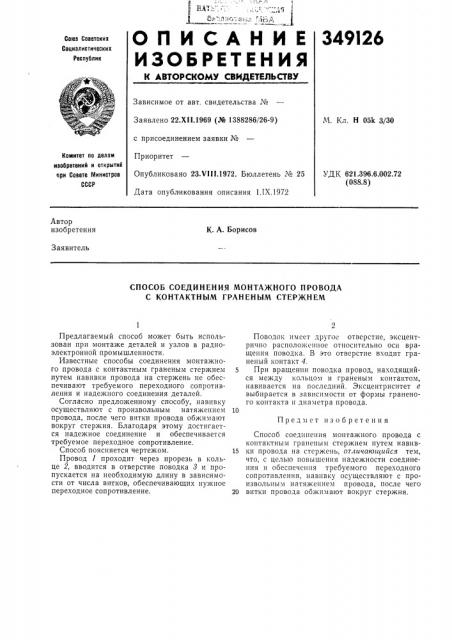

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.XI I.1969 (М 1388286/26-9) с присоединением заявки №

Приоритет

Опубликовано 23.VIII.1972. Бюллетень № 25

М. Кл. Н 05k 3/30

Комитет по делам изобретеиий и открытий ори Совете 1т|ииистрое

СССР

УД К 621.396.6.002.72 (088.8) Дата опубл икования описания I.IX,1972

Автор изобретения

К. А. Борисов

Заявитель

СПОСОБ СОЕДИНЕНИЯ МОНТАЖНОГО ПРОВОДА

С КОНТАКТНЫМ ГРАНЕНЫМ СТЕРЖНЕМ

Поводок имеет другое отверстие, эксцентрично расположенное относительно осн вращения поводка. В это отверстие входит граненый контакт 4.

5 При вращении поводка провод, находящийся между кольцом и граненым контактом, навивается на последний. Эксцентриситет е выбирается в зависимости от формы граненого контакта и диаметра провода.

Способ соединения монтажного провода с контактным Граненым стержнем путем навнв15 ки провода на стержень, отличающийся тем, что, с целью повышения надежности соединения и обеспечения требуемого переходного сопротивления, навивку осуществляют с произвольным натяжением провода, после чего

20 витки провода обжимают вокруг стержня.

Предлагаемый способ может быть использован при монтаже деталей и узлов в радиоэлектронной промышленности.

Известные способы соединения монтажного провода с контактным граненым стержнем путем навивки провода на стержень не обеспечивают требуемого переходного сопротивления и надежного соединения деталей.

Согласно предложенному способу, навивку осуществляют с произвольным натяжением провода, после чего витки провода обжимают вокруг стержня. Благодаря этому достигается надежное соединение и обеспечивается требуемое переходное сопротивление.

Способ поясняется чертежом.

Провод 1 проходит через прорезь в кольце 2, вводится в отверстие поводка 8 и пропускается на необходимую длину в зависимости от числа витков, обеспечивающих нужное переходное сопротивление.

Предмет изобретения

349126

Составитель Ю. Еркин

Редактор Т. Орловская

Техред Л. Богданова

Корректор Е. Зимина

Типография, пр. Сапунова, 2

Заказ 2682/6 Изд. Мз 1168 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4j5
