Реферат

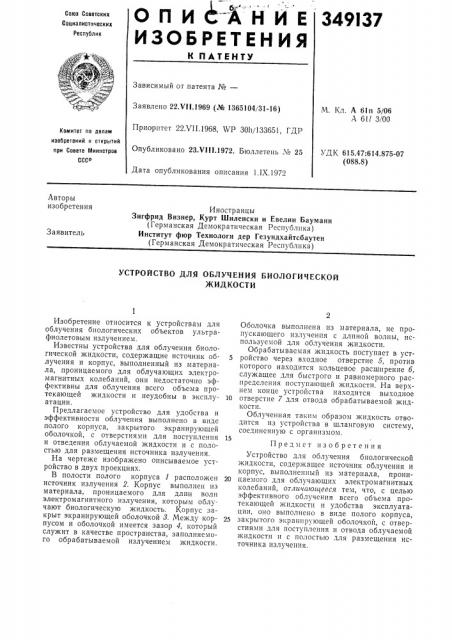

ОПИ ИЕ

ИЗОБРЕТЕНИЯ

349I37

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №вЂ”

M. Кл. А 6|п 5/06

А 611 3/ОО

Заявлено 22.Vll.1969 (№ 1365104/31-16)

Приоритет 22Л 11.1968, ЮР 30h/133651, ГДР

Комитет по делам изобретений н открытий при Совете Министров

СССР

Опубликовано 23.Vl! I.1972. Бюллетень № 25

УД К 615.47:614.875-07 (088.8) Дата опубликования описания 1.IX.1972

Авторы изобретения

Иностранцы

Зигфрид Визнер, Курт Шилеиски и Евелин Бауманн (Германская Демократическая Республика) Институт фюр Технологи дер Гезундхайтсбаутен (Германская Демократическая Республика) Заявитель

УСТРОЙСТВО ДЛЯ ОБЛУЧЕНИЯ БИОЛОГИЧЕСКОЙ

ЖИДКОСТИ

Изобретение относится к устройствам для облучения биологических объектов ультрафиолетовым излучением.

Известны устройства для облучения биологической жидкости, содержащие источник облучения и корпус, выполненный из материала, прони цаемого для облучающих электромагнитных колебаний, они недостаточно эффективны для облучения всего объема протекающей жидкости и неудобны в эксплуатации.

Предлагаемое устройство для удобства и эффективности облучения выполнено в виде полого корпуса, закрытого экранирующей оболочкой, с отверстиями для поступления и отведения облучаемой жидкости и с полостью для размещения источника излучения.

На чертеже изображено описываемое устройство в двух проекциях.

В полости полого корпуса 1 расположен источник излучения 2. Корпус выполнен из материала, проницаемого для длин волн электромагнитного излучения, которым облучают биологическую жидкость. Корпус закрыт экранирующей оболочкой 8. Между корпусом и оболочкой имеется зазор 4, который служит в качестве пространства, заполняемого обрабатываемой излучением жидкости.

Оболочка выполнена из материала, не пропускающего излучения с длиной волны, используемой для облучения жидкости.

Обрабатываемая жидкость поступает в уст5 ройство через входное отверстие 5, против которого находится кольцевое расширение б, служащее для быстрого и равномерного распределения поступающей жидкости. На верхнем конце устройства находится выходное

10 отверстие 7 для отвода обрабатываемой жидкости.

Облученная таким образом жидкость отводится из устройства в шланговую систему, соединенную с организмом.

Предмет изобретения

Устройство для облучения биологической жидкости, содержащее источник облучения и корпус, выполненный из материала, прони20 цаемого для облучающих электромагнитных колебаний, отличаюш,ееся тем, что, с целью эффективного облучения всего объема протекающей жидкости и удобства эксплуатации, оно выполнено в виде полого корпуса, 25 закрытого экранпрующей оболочкой, с отверстиями для поступления и отвода облучаемой жидкости и с полостью для размещения источника изл чения.

349137

Составитель Е. Ланцбург

Техред Л. Богданова

Корректор Е. Зими на

Редактор Т. Каранова

Типография, пр. Сапунова, 2

Заказ 2682)11 Изд. № 1168 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
