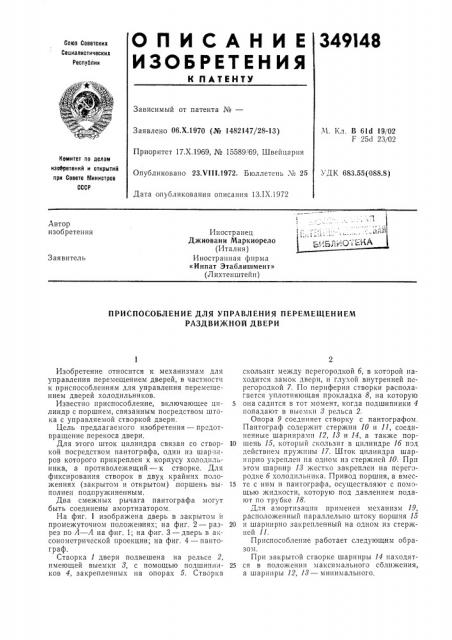

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

349148

Союз Советских

Социалистических

Республик

Зависимый от патента Xo—

Заявлено 06.X.1970 ()че 1482147/28-13)

Приоритет 17.Х.1969, Яв 15589 69, Швейцария

М. Кл. В 6ld 19/02

F 25с1 23/02

Комитет по делаю иэоеретений и открытий при Совете Мииистрав

СССР

УДК 683.55(088.8) Опубликовано 23.М1!Л972. Бюллетень М 25

Дата опубликования описания 13.IX.1972

Автор изобретения

Иностранец

Джиовани Маркиорело (Италия) Иностранная фирма

«Инпат Этаблишмент» (Лихтенштейн) Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ

РАЗДВИЖНОЙ ДВЕРИ

Изобретение относится к механизмам для управления перемещением дверей, в частности к приспособлениям для управления перемещением дверей холодильников.

Известно приспособление, включающее цилиндр с поршнем, связанным посредством штока с управляемой створкой двери.

Цель предлагаемого изобретения — предотвращение перекоса двери.

Для этого шток цилиндра связан со створкой посредством пантографа, один из шарниров которого прикреплен к корпусу холодильника, а противолежащий — к створке. Для фиксирования створок в двух крайних положениях (закрытом и открытом) поршень выполнен подпружиненным.

Два смежных рычага пантограф а могут быть соединены амортизатором.

На фиг. 1 изображена дверь в закрытом и промежуточном положен|иях; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — дверь в аксонометрической проекции; на фиг. 4 — пантограф.

Створка 1 двери подвешена на рельсе 2, имеющей выемки 8, с помощью подшипников 4, закрепленных на опорах 5. Створка скользит между перегородкой б, в которой находится замок двери, и глухой внутренней перегородкой 7. По периферии створки располагается уплотняющая прокладка 8, на которую она садится в тот момент, когда подшипники 4 попадают в выемки 8 рельса 2.

Опора 9 соединяет створку с пантографом.

Пантограф содержит стержни 10 и 11, соединенные шарнирамн 12, 18 и 14, а также пор10 шень 15, который скользит в цилиндре 1б под действием пружины 17. Шток цилиндра шарнирно укреплен на одном из стержней 10. Hpë этом шарнир 18 жестко закреплен на перегородке б холодильника. Привод поршня, а вмес15 те с ним и пантографа, осуществляют с помощью жидкости, которую под давлением подают по трубке 18.

Для амортизации применен механизм 19, расположенный параллельно штоку поршня 15

20 и шарнирно закрепленный на одном из стержней 11.

Приспособление работает следующим образом.

При закрытой створке шарниры 14 находят25 ся в положении максимального сближения, а шарниры 12, 18 — минимального.

349148 Риг. 2

Для открь1тия двери в цилиндр 16 подают рабочую жидкость. Шток поршня 15, преодолевая усилие пружины 17, разводит стержни

10. Последние при помощи шарниров 14 и 12 и стержней 11 отводят в сторону створку 1.

В первой фазе перемещения створки и до момента, пока шарнир 12 не находится на одной вертикали с шарниром 18, пружина 17 сжата. Далее створка движется под действием пружины до полного входа ее в .пространство между перегородками б и 7. В этой фазе перемещения движение створки 1 замедляется амортизационным механизмом 19. Одновременно рабочая жидкость выводится из цилиндра 1б по трубке 18.

Для закрывания двери рабочую жидкость снова вводят в цилиндр 1á, повторяя те же операции, что и,при открытии.

Предмет изобретения

Приспособление для управления перемещением раздвижной двери, например, холодиль5 ника, включающее цилиндр с поршнем, связанным посредством штока с управляемой створкой двери, отличающееся тем, что, с целью предотвращения перекоса двери, шток цилиндра связан со створкой посредством пан10 тографа, один из шарн иров которого прикреплен к корпусу холодильника, а противолежащий — к створке, при этом для фиксирования створок в двух крайних положениях (закрытом и открытом) поршень выполнен подпру15 жиненным.

2. Приспособление по п, 1, отличающееся тем, что два смежных рычага пантографа соединены амортизатором.
