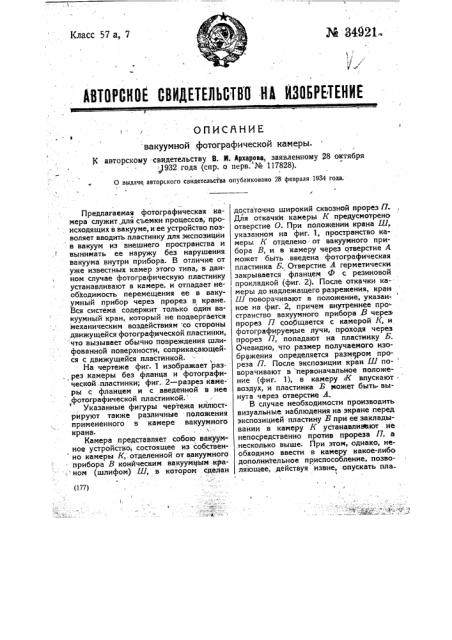

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ вакуумной, фотографической камеры.

К авторскому .свидетельству В. И. Архарова, заявленному 28 октября

::1932 года (спр. о перв. № 117828).

О выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Предлагаемая фотографическая камера служит.для съемки процессов, происходящих в вакууме, и ее устройство позволяет вводить пластинку для экспозиции в вакуум из внешнего пространства и вынимать ее наружу без нарушения вакуума внутри прибора. В отличие от уже известных камер этого типа, в данном случае фотографическую пластинку устанавливают в камере, и отпадает необходимость перемещения ее в вакуумный прибор через прорез в кране.

Вся система содержит только один вакуумный кран, который .не подвергается механическим воздействиям со стороны движущейся фотографической пластинки, что вызывает обычно повреждения шлифованной поверхности, соприкасающейся с движущейся пластинкой.

На чертеже фиг- 1 изображает разрез камеры без фланца и фотографической пластинки; фиг.. 2 †разр камеры с фланцем и с введенной в нее фотографической пластинкой.

М

Указанные фигуры чертежа иллюстрируют также различные положения примененного в камере вакуумного крана.

Камера представляет собою вакуумное устройство, состоящее из собственно камеры К, отделенной от вакуумного прибора В конйческим вакуумным .краном (шл ифом) Ш, в котором сделан (177) достаточно широкий сквозной прорез П.

Для откачки камеры К предусмотрено отверстие О. При положении крана Ш, указанном на фиг. 1, пространство камеры К отделено от вакуумного прибора В, и в камеру через отверстие А может быть .введена фотографическая пластинка Б. Отверстие Я герметически закрывается фланцем Ф с резиновой прокладкой (фиг. 2). После откачки камеры до надлежащего разрежения, кран, Ш поворачивают в положение, указан- ное на фиг. 2, причем внутреннее про. странство вакуумного прибора В через прорез П сообщается с камерой К, и фотографируеМые лучи, проходя через прорез П, попадают на пластинку Б.

Очевидно, что размер получаемого изображения определяется размером прореза П. После экспозиции кран Ш по- ворачивают в первоначальное положение (фиг. 1), в камеру К впускают - воздух, и пластинка Б может быть вынута через отверстие Л.

В случае необходимости производить визуальные наблюдения на экране перед экспозицией пластину З при ее закладывании в камеру К устанавливают не непосредственно против прореза П, а несколько выше. При этом, однако, необходимо ввести в камеру какое-либо дополнительное приспособление, .позволяющее, действуя извне, опускать пла
