Реферат

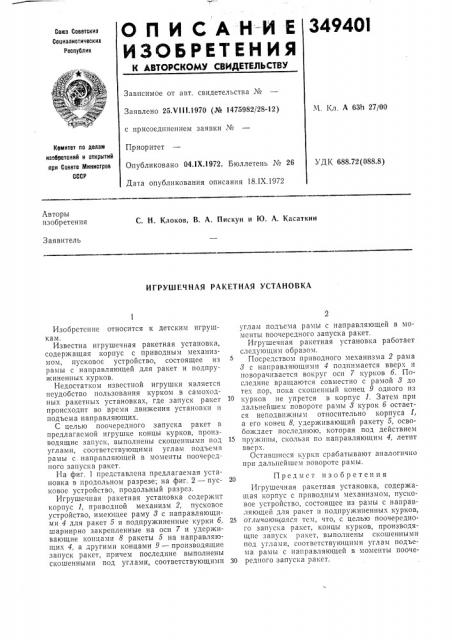

О П И С А Н-И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

34940l

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25Х111.1970 (№ 1475982/28-12) с присоединением заявки №

Приоритет

Опубликовано 041Х.1972. Бюллетень № 26

Дата опубликования описания 18.1Х,1972

М. Кл. А 63h 27/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 688.72(088.8) Авторы изобретения

С. Н. Клоков, В. А. Пискун и 10. А. Касаткин

Заявитель

ИГРУШЕЧНАЯ РАКЕТНАЯ УСТАНОВКА

Изобретение относится к детским игрушкам.

Известна игрушечная ракетная установка, содержащая корпус с приводным механизмом, пусковое устройство, состоящее из рамы с направляющей для ракет и подпружиненных курков.

Недостатком известной игрушки является неудобство пользования курком в самоходных ракетных установках, где запуск ракет происходит во время движения установки и подъема направляющих.

С целью поочередного запуска ракет в предлагаемой игрушке концы курков, производящие запуск, выполнены скошенными под углами, соответствующими углам подъема рамы с. направляющей в моменты поочередного запуска ракет.

На фиг. 1 представлена предлагаемая установка в продольном разрезе; на фиг. 2 — пусковое устройство, продольный разрез.

Игрушечная ракетная установка содержит корпус 1, приводной механизм 2, пусковое устройство, имеющее раму 8 с направляющими 4 для ракет 5 и подпружиненные курки б, шарнирно закрепленные на оси 7 и удерживающие концами 8 ракеты 5 на направляющих 4, а другими концами 9 — производящие запуск ракет, причем последние выполнены скошенными под углами, соответствующими углам подъема рамы с направляющей в моменты поочередного запуска ракет.

Игрушечная ракетная установка работает следующим образом.

Посредством приводного механизма 2 рама

8 с направляющими 4 поднимается вверх и поворачивается вокруг оси 7 курков б. Последние вращаются совместно с рамой 8 до тех пор, пока скошенный конец 9 одного из

10 курков не упрется в корпус 1. Затем при дальнейшем повороте рамы 8 курок б остается неподвижным относительно корпуса 1, а его конец 8, удерживающий ракету 5, освобождает последнюю, которая под действием пруж и|ы, скользя по направляющим 4, летит вверх.

Оставшиеся курки срабатывают аналогично при дальнейшем повороте рамы.

Предмет изобретения

Игрушечная ракетная установка, содержащая корпус с приводным механизмом, пусковое устройство, состоящее из рамы с направляющей для ракет и подпружиненных курков, 25 отличающаяся тем, что, с целью поочередного запуска ракет, концы курков, производящие запуск ракет, выполнены скошенными под углами, соответствующими углам подъема рамы с направляющей в моменты пооче30 редиого запуска ракет.

349401

Фог 1

Фи2 2
