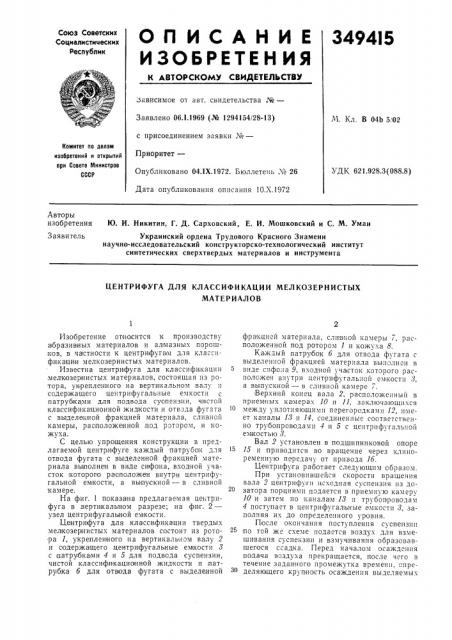

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3494)5

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 06 1.1969 (№ 1294154/28-13) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.IX.1972. Бюллетень № 26

Дата опубликования описания 10.Х.1972

М. Кл. В 04b 5, 02

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.928.3(088.8) Авторы изобретения Ю. И. Никитин, Г. Д. Сарховский, Е. И. Мошковский и С. М. Уман

Заявитель

Украинский ордена Трудового Красного Знамени научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

ЦЕНТРИФУГА ДЛЯ КЛАССИФИКАЦИИ МЕЛКОЗЕРНИСТЫХ

МАТЕРИАЛОВ

Изобретение относится к производству

aiopaзив ных материалов и ал мазных порошков, в ча|стности к центрифугам для классификации мелкозернистых материалов.

Известна центрифуга для классификации мелкозернистых материалов, состоящая пз ротора, укрепленного на вертикальном валу и содержащего центрифугальные емкости патрубками для подвода суспензии, читой кла ссификационной жидкости и отвода фугата с выделенной фракцией материала, сливной камеры, расположенной под ротором, и ожуха.

С целью упро щения конструкции в предлагаемой центрифуге .каждый патрубок для отвода фугата с выделен ной фракцией материала выполнен в виде сифона, входной участок которого расположен внутри центрифугальной емкости, а выпускной — в сливной камере.

На фиг. 1 показа на предлагаемая цеьтрифуга в .вертикальном разрезе; на фиг. 2— узел центрифугалыной емкости.

Центрифуга для .классификации твердых мел козер нистых материалов состоит из ротора 1, укрепленного на вертикальном валу 2 и содержа щего центрифутгальные емкости 8 с патрубками 4 и 5 для подвода суспензии, чистой классификационной жидкости и латрубка б для отвода фугата с выделенной фракцией материала, сливной камеры 7, расположенной под ротором 1 и кожуха 8.

Каждый патру1бок б для отвода фугата с выделенной фракцией материала выполнен в виде сифона 9, входной уча сток которого расположен Bнутри центрифугальной ем кости 8, а выпускной — в сливной камере ..

Верхний конец вала 2, расположенный в приемных камерах 10 и 11, заключающихся

l0 между уплотняющими перегородками 12, имеет каналы 18 н 14, соединенные соответственно трубопроводами 4 и 5 с центрифугальной емкостью 8.

Вал 2 установлен в подшипниковой опоре

15 н приводится во вращение через клиноременную передачу от привода 1б.

Центрифуга работает следующим образом.

При установившейся скорости вращения вала 2 центрифуги исходная суспензия из дозатора порциями подается в приемную камеру

10 и затем по каналам 18 и трубопроводам

4 поступает в центрифуга Ibíûå емкости 8, заполняя их до определечного уровня.

После окончания поступления сус пензпи

25 по той же схеме подается воздух для взмешивания суспензии и взмучивания образовавшегося ссадка. Перед началом осаждения подача воздуха прекращается, после чего в течение заданного промежутка времени, определяющего крупность осаждения выделяемых

349415 частиц, классифицируемой суспензии, производится центрифугирова ние.

По истечении времени центри фугирования производится слив фугата, для чего в приемную камеру Ц подается чистая кла ссификационная жидкость, поступающая затем по ка.налам 14 и трубопроводам 5 в центрифугальные е м кости 3. При этом сра(батывает сифон

9, который через свое наружное колено выводит фугат с определен ной фракцией осадка в о.ëH.Bíóþ камеру 7.

Описанный вы ше цикл повторяется до Ilo;Iной переработки .классифицируемой суспензии.

Предмет изобретения

Центрифуга для классификации мел козернистых материалов, состоящая из ротора, укрепленного на верти кальном валу и содержащего це нтрифугальные ем кости с патрубками для подвода су|спензии, чистой классификационной жидкости и отвода фугата с выделе н ной фракцией материала, сливной каме1О ры, расположенной под ротором, и .кожу.;а, отличающаяся тем, что, с целью упрощения конструкции, каждый патрубок для отвода фу гата с выделанной фракцией материала выполнен в виде сифона, вкодной участок которого расположен внутри центрифугальной емкости, а выпускной — в сливной камере.

349415 фиг 2
