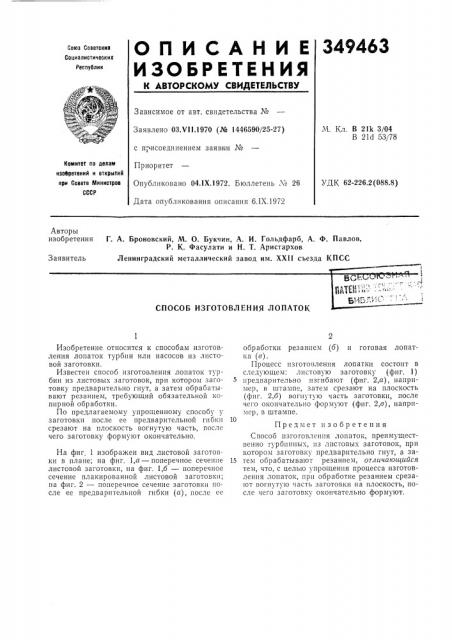

ОПИСАЫИ Е

ИЗОБРЕТЕЫ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сопиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.VI1.1970 (№ 1446590/25-27) с присоединением заявки №

Приоритет

Опубликовано 04.IX.1972. Бюллетень ¹ 26

Дата опубликования описания 6.IX.1972

М, Кл. В 21k 3/04

В 21d 53/78

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-226.2 (088.8) Авторы изобретения

Г. А. Броновский, М. О. Букчин, А. И. Гольдфарб, А. Ф. Павлов, P. К. Фасулати и H. T. Аристархов

Ленинградский металлический завод им. XXII съезда КПСС

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ЛОПАТОК

Изобретение относится к способам изготовления лопаток турбин или насосов из листовой заготовки.

Известен способ изготовления лопаток турбин из листовых заготовок, при котором заготовку предварительно гнут, а затем обрабатывают резанием, требующий обязательной копирной обработки.

По предлагаемому упрощенному спосооу у заготовки после ее предварительной гибки срезают на плоскость вогнутую часть, после чего заготовку формуют окончательно.

На фиг. 1 изображен вид листовой заготовки в плане; на фиг. 1,а — поперечное сечение листовой заготовки, на фиг. I,б — поперечное сечение плакированной листовой заготовки; па фиг. 2 — поперечное сечение заготовки после ее предварительной гибки (а), после се обработки резанием (б) и готовая лопатка (в).

Процесс пзготозлення лопатки состоит в следующем: листовую заготовку (фиг. 1) предварительно пзгибают (фиг. 2,а), например, в штампо, затем срезают на плоскость (фиг. 2,б) вогнутую часть заготовки, после чего окончательно формуют (фиг. 2,в), например, в штампе.

Предмет изобретения

Способ пзгоговлення лопаток, преимущественно турбинных, пз листовых заготовок, прн котором заготовку предварительно гнут, а за15 тем обрабатывают резанием, отличающийся тем, что, с целью упрощения процесса изготовления лопаток, при обработке резанием срезают вогнутую часть заготовки на плоскость, после чего заготовку окончательно формуют, 349463

Составитель Н. Антипов

Редактор К, Шанаурова Техред А. Камышникова Корректор Т. Китаева

Заказ 2852/11 Изд. № 1173 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
