Реферат



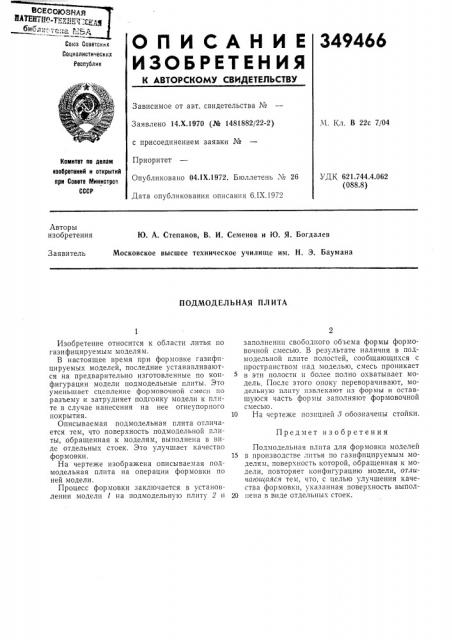

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со."вв Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.Х.1970 (№ 1481882/22-2) с присоединением заявки №

Приоритет

Опубликовано 04 1Х.1972. Бюллетень ¹ 26

Дата опубликования описания б.IX.1972

М. Кл. В 22с 7/04

Комитет по делам иэобретеиий и открытий при Совете йтииистроп

СССР

УДК, 621.744.4.062 (088.8) Авторы изобретения

Ю. А. Степанов, В. И. Семенов и 10. Я. Богдалев

Московское высшее техническое училище им. Н. Э. Баумана

Заявитель

ПОДМОДЕЛЪНАЯ ПЛИТА

Предмет изобретения

Изобретение относится к области литья по газифицируемым моделям.

В настоящее время при формовке газифицируемых моделей, последние устанавливаются на предварительно изготовленные по конфигурации модели подмодельные плиты. Это уменьшает сцепление формовочной смеси по разъему и затрудняет подгонку модели к плите в случае нанесения на нее огнеупорного покрытия.

Описываемая подмодельная плита отличается тем, что поверхность подмодельной плиты, обращенная к моделям, выполнена в виде отдельных стоек. Это улучшает качество формовки.

На чертеже изображена описываемая подмодельная плита на операции формовки по ней модели.

Процесс формовки заключается в установлении модели 1 на подмодельную плиту 2 и заполнении свободного объема формы формовочной смесью. В результате наличия в подмодельной плите полостей, сообщающихся с пространством над моделью, смесь проникает в эти полости и более полно охватывает модель. После этого опоку переворачивают, модельную плиту извлекают нз формы и оставшуюся часть формы заполняют формовочной смесью.

10 На чертеже позицией 8 обозначены стойки.

Подмодельная плита для формовки моделей

15 в производстве литья по газифпцируемым моделям, поверхность которой, обращенная к модели, повторяет конфигурацию модели, отличающаяся тем, что, с целью улучшения качества формовки, указанная поверхность выпол20 пена в виде отдельных стоек.

349466
