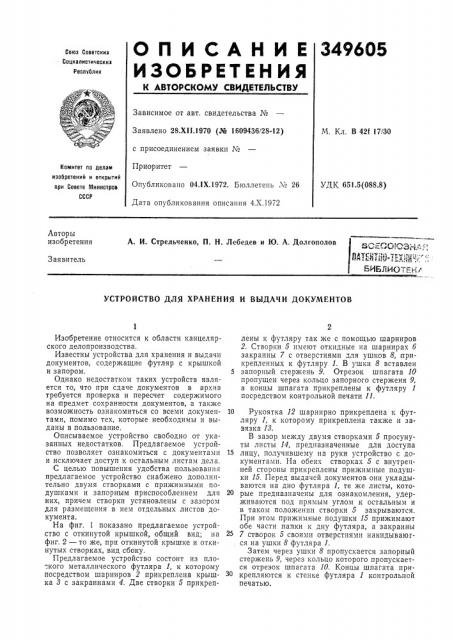

О П И С А Н И Е 349605

ИЗОЬЕЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслтблик

Зависимое от авт. свидетельства И

Заявлено 28.Х11.1970 (№ 1609436!28»12) с присоединением заявки КПриоритет

Опубликовано 04.1Х.1972. Бюллетень М 26

Дата опубликования описания 4.Х.1972

М. Кл. В 42f 17/30

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 651.5(088.8) Авторы изобретения

А. И. Стрельченко, П. H. Лебедев и Ю. А. Долгополов

БИБЛИОТ1Р gЗаявитель

УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И ВЫДАЧИ ДОКУМЕНТОВ

Изобретение относится к области канцелярского делопроизводства.

Известны устройства для хранения и выдачи документов, содержащие футляр с крышкой и запором.

Однако недостатком таких устройств является то, что при сдаче документов в архив требуется проверка и пересчет содержимого на предмет сохранности документов, а также возможность ознакомиться со всеми документами, помимо тех, которые необходимы и выданы в пользование.

Описываемое устройство свободно от указанных недостатков. Предлагаемое устройство позволяет ознакомиться с документами и исключает доступ к остальным листам дела.

С целью повышения удобства пользования предлагаемое устройство снабжено дополнительно двумя створками с прижимными подушками и запорным приспособлением для них, причем створки установлены с зазором для размещения в нем отдельных листов документа.

На фиг. 1 показано предлагаемое устройство с откинутой крышкой, общий вид; на фиг. 2 — то же, при откинутой крышке и откинутых створках, вид сбоку.

Предлагаемое устройство состоит из пло".кого металлического футляра 1, к которому посредством шарниров 2 прикреплена крышка 8 с закраинами 4. Две створки 5 прикреплены к футляру так же с помощью шарниров

2. Створки 5 имеют откидные на шарнирах б закраины 7 с отверстиями для ушков 8, прикрепленных к футляру 1. В ушки 8 вставлен

5 запорный стержень 9. Отрезок шпагата 10 пропущен через кольцо запорного стерженя 9, а концы шпагата прикреплены к футляру 1 посредством контрольной печати 11.

10 Рукоятка 12 шарнирно прикреплена к футляру 1, к которому прикреплена также и завязка 18.

В зазор между двумя створками 5 просунуты листы 14, предназначенные для доступа

1б лицу, получившему на руки устройство с документами. На обеих створках 5 с внутренней стороны прикреплены прижимные подушки 15. Перед выдачей документов они укладываются на дно футляра 1, те же листы, кото20 рые предназначены для ознакомления, удерживаются под прямым углом к остальным и в таком положении створки 5 закрываются.

При этом прижимные подушки 15 прижимают обе части папки к дну футляра, а закраины

25 7 створок 5 своими отверстиями накидываюгся на ушки 8 футляра I.

Затем через ушки 8 пропускается запорный стержень 9, через кольцо которого пропускается отрезок шпагата 10. Концы шпагата прикрепляются к стенке футляра 1 контрольной печатью, 349605

Предмет изобретения

Wuc"

Фиг C

Составитель А, Григорьев

Техред 3. Тараненко

Корректор E. Миронова

Редактор В. Блохина

Заказ 3002/8 Изд. № 1258 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для хранения и выдачи документов, содержащее футляр с крышкой и запором, отличающееся тем, что, с целью повышения удобств в пользовании, оно снабжено дополнительно двумя створками с прижимнь!. ми подушками и запорным приспособлением для них, причем створки установлены с зазором для размещения в нем документа, подле5 жащего выдаче.
