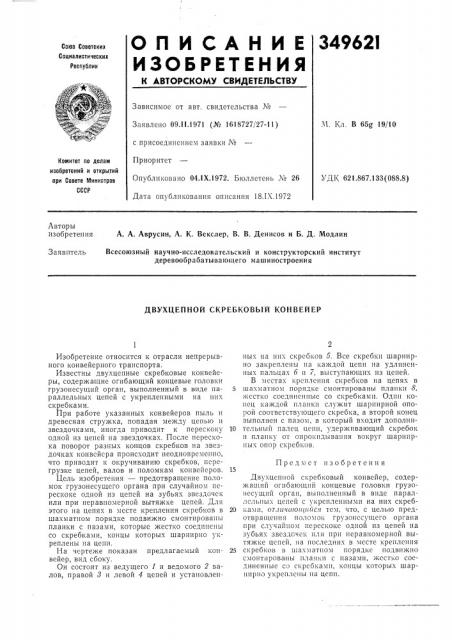

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 09.11.1971 (М 1618727k 27-11) с присоединением заявки Хо

Приоритет

Опубликовано 04.1Х.1972. Бюллетень М 26

Дата опубликования описания 18.IX.1972

М. Кл, В 65g 19/10

Номитет по делам изабретеиий и открытий при Совете Министров

СССР

УДК 621.867.133(088.8) Авторы изобретения

A. А. Аврусин, А. К. Векслер, В. В. Денисов и Б. Д, Модлин

Всесоюзный научно-исследовательский и конструкторский институт деревообрабатывающего машиностроения

Заявитель

ДВУХЦЕПНОЙ СКРЕБКОВЫЙ КОНВЕЙЕР

Изобретение относится к отрасли непрерывного конвейерного транспорта.

Известны двухцепные скребковые конвейеры, содержащие огибающий концевые головки грузонесущий орган, выполненный в виде параллельных цепей с укрепленными на них скребка ми.

При работе указанных конвейеров пыль и древесная стружка, попадая между цепью и звездочками, иногда приводит к перескоку одной из цепей на звездочках. После перескока поворот разных концов скребков на звездочках конвсйсра происходит неодновременно, что приводит к окручиванию скребков, перегрузке цепей, валов и поломкам конвейеров.

Цель изобретения — предотвращение поломок грузонесущего органа при случайном перескоке одной из цепей на зубьях звездочек или при неравномерной вытяжке цепей. Для этого на цепях в месте крепления скребков в шахматном порядке подвижно смонтированы планки с пазами, которые жестко соединены со скребками, концы которых шарнирно укреплены на цепи.

На чертеже показан предлагаемый конвейер, вид сбоку.

Он состоит из ведущего I и ведомого 2 валов, правой 3 и левой 4 цепей и установленпых kl3 них скрсоков 5. Все скреоки шарнирно закреплены на каждой цепи на удлиненных пальцах 6 и 7, выступающих пз цепей.

В местах крепления скребков tkà цепях в

5 шахматном порядке смонтированы планки 8, жестко соединснныс со скребками. Один конец каждой планки служит шарнирной опорой соответствующего скребка, а второй конец выполнен с пазом, в который входит дополни10 тельный палец цепи, удерживающий скребок и планку OT опрокидывания вокруг шарнирных опор скребков.

Предмет изобретения

Двухцспной скребковый конвейер, содержащий огибающий концевые головки грузонесущий орган, выполненный в виде параллельных цепей с укрепленными на них скреб20 камп, от.ш ш оц««ся тем, что, с целью предотвращения поломок грузонссущего органа при случайном персскокс одной из цепей на зубьях звездочек нлн при неравномерной вытяжке цепей, на последних в месте крепления

25 скребков в шахматном порядке подвижно смонтированы планки с пазами, жестко соединенные со скребками, концы hoTopt lx шарнирно укреплены на цепи.
