Шихта для изготовления шпинельных огнеупоров

Шихта для изготовления шпинельных огнеупоров

Иллюстрации

Показать все

Реферат

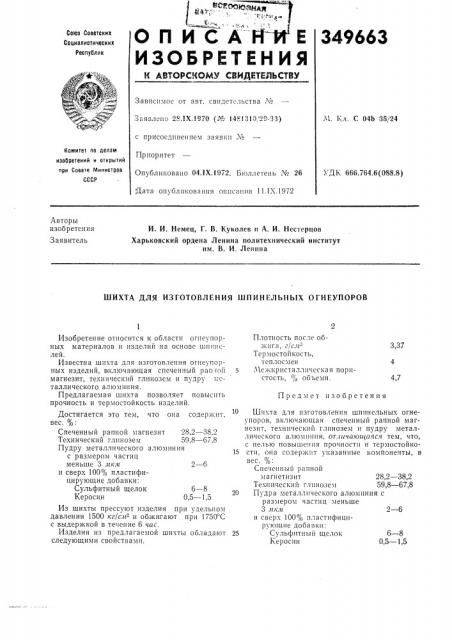

ВСOß ü <>НА< т.ве

1 ф

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

349663

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 28.1Х.1970 (Ж 1481310, 29-33) М. Кл. С 04b 35/24 с присоедпнениевт заявки М

Приоритет

Опубликовано 04.IX.1972. Бюллетень М 26

Дата опубликования опи-ания 11.1Х.1972

Комитет по делам изооретеиий и открытий при Совете Министров

СССР

УДК 666.764.6(988.8) Авторы изобретения

Заявитель

И. И. Немец, Г. В. Куколев и А. И. Нестерцов

Харьковский ордена Ленина политехнический институт им. В. И. Ленина

ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ШПИНЕЛЬНЫХ ОГНЕУПОРОВ

Плотность после обжига, г/сита

Термостойкость, теплосмен

Мсжкристаллнческая пористость,",о объемн.

3,37

4,7

Предмет изобретения

6 — 8

0,5 в 1,5

Изобретение относится к области огнеупорных материалов и изделий на основе шпннслей.

Известна шихта для изготовления огнеупорных изделий, включающая спеченный раиной магнезит, технический глинозем и пудру металлического алюминия.

Предлагаемая шихта позволяет повысппгь прочность и термостойкость изделий.

Достигается это тем, что она содержит, вес. /о.

Спеченный рапной магнезит 28,2 — 38,2

Технический глинозем 59,8 — 67,8

Пудру металлического алюминия с размером частиц меньше 3 лтклт 2 — 6 и сверх 100 /о пластифицирующие добавки:

Сульфитный щелок 6 — 8

Керосин 0,5 в 1,5

Из шихты прессуют изделия при удельном давлении 1500 кг/слта и обжигают при 1750 С с выдержкой в течение 6 тас.

Изделия из предлагаемой шикты обладают следующими свойствами.

10 Шихта для изготовления шпннельнык огнеупоров, включающая спеченный рапной магнезит, текническпй глинозем и пудру металлического алюминия, отличаюи1аяся тем, что, с целью повышения прочности и термостойко1о сти, она содержит указанные компоненты, в вес. /о.

Спеченный рапной магнетизит 28,2 — 38,2

Текнический глинозем 59,8 — 67,8

20 Пудра металлического алюминия с размером частиц меньше

3 лтклт 2 — 6 и сверк 100о/о пластифицирующие добавки:

25 Сульфитный щелок

Керосин
