Реферат



349 7I5

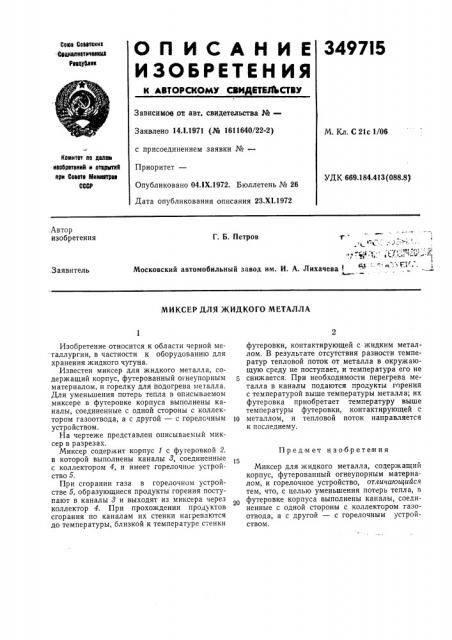

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИ ЕТНЬСТВУ

Свае С»вате»ие таЭйррйявтрчвемир

РрвруМк»

Зависимое от, авт. свидетельства №вЂ”

Заявлено 14.!.1971 (№ 1611640/22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.IX.1972. Бюллетень № 26

Дата опубликования описания 23.Х!.1972

М. Кл. С 21с 1/06

Квмитет рв дэлрет иавврвтвннй и втарыт»Я ррн Сввете т»ннаатрве

CCCP

УД К 669.184.413 (088.8)

Автор изобретения

Г. Б. Петров т

Ф-. с, IÃ"

Московский автомобильный завод им. И. А. Лихачева -, Заявитель

МИКСЕР ДЛЯ ЖИДКОГО МЕТАЛЛА

Предмет изоб ретевтия

Изобретение относится к области черной металлургии, в частности к оборудованию для хранения жидкого чугуна.

Известен миксер для жидкого металла, содержащий корпус, футерованный огнеупорным материалом, и горелку для подогрева металла.

Для уменьшения потерь тепла в описываемом миксере в футеровке корпуса выполнены каналы, соединенные с одной стороны с коллектором газоотвода, а с другой — с горелочным устройством.

На чертеже представлен описываемый миксер в разрезах.

Миксер содержит корпус 1 с футеровкой 2, в которой выполнены каналы 8, соединенные с коллектором 4, и имеет ropeëî÷íîe устройство 5.

При сгорании газа в горелочном устройстве 5, образующиеся продукты горения поступают в каналы 8 и выходят из миксера через коллектор 4. При прохождении продуктов сгорания по каналам их стенки нагреваются до температуры, близкой к температуре стенки футеровки, контактирующей с жидким металлом. В результате отсутствия разности температур тепловой поток от металла в окружающую среду не поступает, и температура его не

5 снижается. При необходимости перегрева металла в каналы подаются продукты горения с температурой выше температуры металла; их футеровка приобретает температуру выше температуры футеровки, контактирующей с

10 металлом, и тепловой поток направляется к последнему.

Миксер для жидкого металла, содержащий корпус, футерованный огнеупорным материалом, и горелочное устройство, отличающийся тем, что, с целью уменьшения потерь тепла, в футеровке корпуса выполнены каналы, соединенные с одной стороны с коллектором газоотвода, а с другой — с горелочным устройством.

349715
