¹ 34978 .Класс 62c; 15

Г ю с

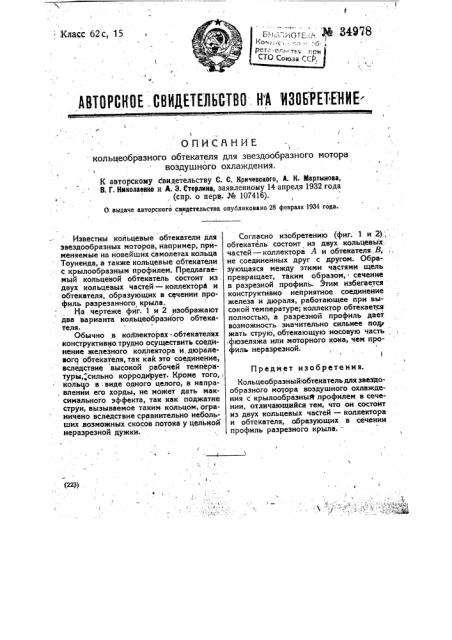

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ.

ОПИСННИЕ кольцеобразного обтекателя для звездообразного мотора воздушного охлаждения.

К авторскому свидетельству С. С. Кричевского, A. К. Мартынова, В. Г. Нинолаенно и А. Э. Стенлнна, заявленному 14 апреля 1932 года. (спр. о перв. № 107416).

0 выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Р2з) и:

Известны кольцевые обтекатели для . звездообразных моторов, например, применяемые на новейших самолетах кольца

Тоуненда, а также кольцевые обтекатели с крылообразным профилем. Предлагае-. мый кольцевой обтекатель состоит из . двух кольцевых частей — коллектора и обтекателя, образующих в сечении профиль разрезанного крыла.

На чертеже фиг. 1 и 2 изображают два варианта кольцеобразного обтекателя, Обычно в коЛлекторах - обтекателях, конструктивно трудно осуществить соединение железного коллектора и дюралевогс обтекателя, так как это соединение, вследствие высокой рабочей температуры, сильно. корродирует. Кроме того, кольцо в:виде одного целого, в напра, влении его хорды, не может дать максимального эффекта, так как поджатие струи, вызываемое таким. кольцом, ограничено вследствие сравнительно небольших .возможных скосов потока у цельной неразрезной дужки.

Согласно изобретению (фиг. 1 и 2); обтекатель состоит из двух кольцевыхчастей — коллектора А и обтекателя., В, не соединенных друг с другом. Образующаяся между этими частями щель превращает, таким образом, сечение в разрезной профиль. Этим избегается конструктивно неприятное соединейие железа и дюраля, работающее при высокой температуре; коллектор обтекаетщ полностью, а разрезной профиль дает возможность значительно сильнее поцр жать струю, обтекающую носовую часть фюзеляжа или моторного кока, чем профиль неразрезной.

Предмет изобретения.

Кольцеобразный обтекатель для звездообразного мотора воздушного охлаждения с крылообразным профилем в сечении, отличающийся тем, что он состоит из двух кольцевых частей — коллектора и обтекателя, образующих в сечении профиль разрезного крыла.—
