Реферат

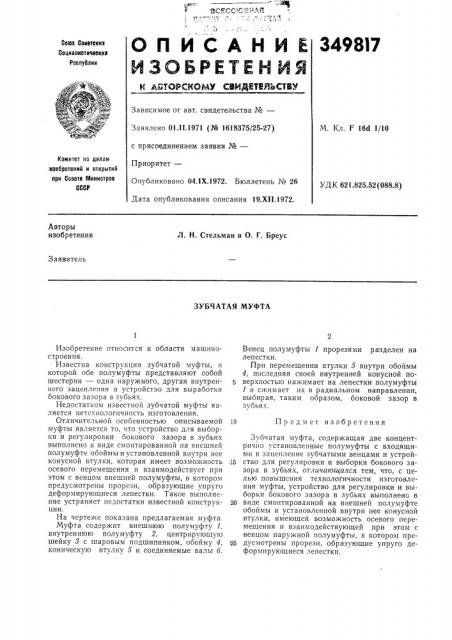

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

349817

Соав Советвкил

-Социвлистичееки»

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.1I.1971 (№ 1618375/25-27) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.1Х.1972. Бюллетень № 26

Дата опубликования описания 19.XII.1972.

М. Кл. I 16d 1/10

Комитет ло двлгм ивобретеннй и открытий ври Совете Министров

ССИ

УДК 621.825.52(088 8) Авторы изобретения

Л. H. Стельман и О. Г. Бреус

Заявитель

ЗУБЧАТАЯ МУФТА

Изобретение относится к области машиностроения.

Известна конструкция зубчатой муфты, в которой обе полумуфты представляют собой шестерни — одна наружного, другая внутреннего зацепления и устройство для выработки бокового зазора в зубьях.

Недостатком известной зубчатой муфты является нетехнологичность изготовления.

Отличительной особенностью описываемой муфты является то, что устройство для выборки и регулировки бокового зазора в зубьях выполнено в виде смонтированной на внешней полумуфте обоймы и установленной внутри нее конусной втулки, которая имеет возмо>кность осевого перемещения и взаимодействует при этом с венцом внешней полумуфты, в котором предусмотрены прорези, образующие упруго деформирующиеся лепестки. Такое выполнение устраняет недостатки известной конструкции.

На чертеже показана предлагаемая муфта.

Муфта содержит внешнюю полумуфту 1, внутреннюю полумуфту 2, центрирующую шейку 8 сс шшааррооввыым м ппооддшшииппннииккоомм, обойму 4, коническую втулку 5 и соединяемые валы б.

Венец полумуфты 1 прорезями разделен на лепестки.

При перемещении втулки 5 внутри обоймы

4, последняя своей внутренней конусной по5 верхностью нажимает на лепестки полумуфты

1 и сжимает их в радиальном направлении, выбирая, таким образом, боковой зазор в зубьях.

10 П р едм ет изобретения

Зубчатая муфта, содержащая две концентрично установленные полумуфты с входящими в зацепление зубчатыми венцами и устрой,15 ство для регулировки и выборки бокового зазора в зубьях, отличающаяся тем, что, с целью повышения технологичности изготовления муфты, устройство для регулировки и выборки бокового зазора в зубьях выполнено в

2о виде смонтированной на внешней полумуфте обоймы и установленной внутри нее конусной втулки, имеющей возможность осевого перемещения и взаимодействующей при этом с венцом наружной полумуфты, в котором преы дусмотрены прорези, образующие упруго деформирующиеся лепестки.

349817

Составитсль И. Злотник

Тсхред Т. Ускова

Редактор В. Зивтынь

Корректор Е, Усова

Типография Мв 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Знгелься, !4

Заказ 629 Изд. 12С3 Тираж 406 Подписное

ЦНИИПИ Когиитста по делам изобретений и открытий при Совстс Министров СССР

Москва, Ж-35, Раушскяя няб., д. 4/5
