Реферат

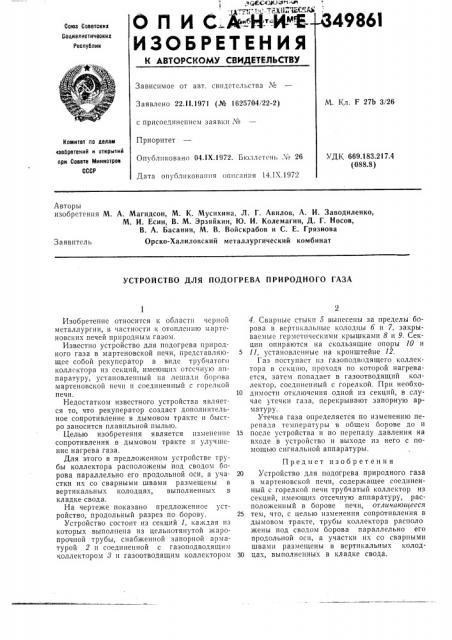

ОПИС.

ИЗОБРЕТЕНИЯ

49861

Союз Советских

Социалистических

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

М. Кл. F 27Ь 3/26

Заявлено 22. I l.1971 (№ 1625704i22-2) с присоединением заявки №

Приоритет

Опхбл»ковано 04.1Х.1972. Бюллетень Х> 26

Комитет по делам езобрвтвний и открытий ори Совете Министров

СССР

УДК 669.183.217.4 (088.8) Дата опубликования описан»я 14.1Х.1972

Авторы изобретения М. А. Магидсон, М. К. Мусихина, Л. Г. Авилов, А. И. Заводиленко, М. И. Есин, В. М. Эрзяйкин, 10. И. Колемагин, Д. Г. Носов, В. А. Басанин, М. В. Войскрабов и С. Е. Грязнова

Орско-Халиловский металлургический комбинат

Заявитель

УСТРОЙСТВО ДЛЯ ПОДОГРЕВА ПРИРОДНОГО ГАЗА

15

Изобретение относится к области черной металлургии, в частности к отоплению мартеновских печей природным газом.

Известно устройство для подогрева природного газа в мартеновской печи, представляющее собой рекуператор в виде трубчатого коллектора из секций, имеющ»х отсечную аппаратуру, установленный на лешад» борова мартеновской печи и соединенный с горелкой печи.

Недостатком известного устройства является то, что рекуператор создает дополнительное сопротивление в дымовом тракте и быстро заносится плавильной пылью.

Целью изобретения является изменение сопротивления в дымовом тракте и улучшение нагрева газа.

Для этого в предложенном устройстве трубы коллектора расположены под сводом оорова параллельно его продольной оси, а участки их со сварными швами размещены в вертикальных колодцах, выполненных в кладке свода.

На чертеже показано предложенное устройство, продольный разрез по борову.

Устройство состоит из секций 1, каждая пз которых выполнена из цельнотянутой жаропрочной трубы, снабженной запорной арматурой 2 и соединенной с газоподводящим коллектором 3 и газоотводящим коллектором

4. Свар»ые стыки 5 вынесены за пределы борова в вертикальные колодцы б и 7, закрываемые гермет»ческпми крышками 8 и 9. Секции опираются на скользящие опоры 10 и

11, установленные на кронштейне 12.

Газ поступает»з газоподводящего коллектора в секцшо, проходя по которой нагревается, затем попадает в газоотводящий коллектор, соединенный с горелкой. При необходимости отключения одной из секций, в случае утечки газа, перекрывают запорную арматуру.

Утечка газа определяется по изменению перепада температуры в общем борове до и после устройства и по перепаду давления на входе в устройство и выходе из него с помощью сигнальной аппаратуры.

Предмет изобретения

20 Устройство для подогрева природного газа в мартеновской печи, содержащее соединенный с горелкой печи трубчатый коллектор из секций, имеющих отсечную аппаратуру, расположенный в борове печи, отличающееся

25 тем, что, с целью изменения сопротивления в дымовом тракте, трубы коллектора располо жены под сводом борова параллельно его продольной оси, а участки их со сварными швами размещены в вертикальных колод30 цах, выполненных в кладке свода.

Редактор М. Макарова

Корректор С. Сатагулова

Заказ 2896,9 Изд. М 1244 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ири Совете Министров СССР

Москва, 7К-35, Раушская иаб., д. 415

Типография, пр. Сапунова, 2

1О

349861

° ф, Соста в ител ь В. Тарасов

Тсхрсд Л. Куклина
