349948

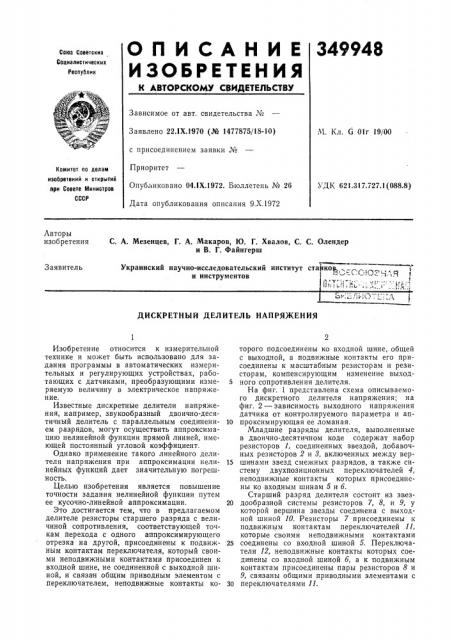

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. G 01г 19/ОО

Заявлено 22ЛХ.197Î (№ 1477875/18-10) с присоединением заявки №

Приоритет

Опубликовано 04 1Х.1972. Бюллетень ¹ 26

Дата опубликования описания 9.Х.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.317.727.1 (088.8) Авторы изобретения

С. А. Мезенцев, Г. А. Макаров, 10. Г. Хвалов, С. С. Олендер и В. Г. Файнгерш

Заявитель

Украинский научно-исследовательский институт и инструментов

ДИСКРЕТНЫЙ ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ

Изобретение относится к измерительной технике и может быть использовано для задания программы в автоматических измерительных и регулирующих устройствах, работающих с датчиками, преобразующими измеряемую величину в электрическое напряжение.

Известные дискретные делители напряжения, например, звукообразный двоично-десятичный делитель с параллельным соединением разрядов, могут осуществить аппроксимацию нелинейной функции прямой линией, имеющей постоянный угловой коэффициент.

Однако применение такого линейного делителя напряжения при аппроксимации нелинейных функций дает значительную погрешность.

Целью изобретения является повышение точности задания нелинейной функции путем ее кусочно-линейной аппроксимации.

Это достигается тем, что в предлагаемом делителе резисторы старшего разряда с величиной сопротивления, соответствующей точкам перехода с одного аппроксимирующего отрезка на другой, присоединены к подвижным контактам переключателя, .который своими неподвижными контактами присоединен к входной шине, не соединенной с выходной шиной, и связан общим приводным элементом с переключателем, неподвижные контакты которого подсоединены ко входной шине, общей с выходной, а подвижные контакты его присоединены к масштабным резисторам и резисторам, компенсирующим изменение выход5 ного сопротивления делителя.

На фиг. 1 представлена схема описываемого дискретного делителя напряжения; на фиг. 2 — зависимость выходного напряжения датчика от контролируемого параметра и ап10 проксимирующая ее ломаная.

Младшие разряды делителя, выполненные в двоично-десятичном коде содержат набор резисторов 1, соединенных звездой, добавочных резисторов 2 и 3, включенных между вер15 шинами звезд смежных разрядов, а также систему двухпозиционных переключателей 4, неподвижные контакты которых присоединены ко входным шинам 5 и б.

Старший разряд делителя состоит из звез20 дообразной системы резисторов 7, 8, и 9, у которой вершина звезды соединена с выходной шиной 10. Резисторы 7 присоединены к подвижным контактам переключателей 11, которые своими неподвижными контактами

25 соединены со входной шиной 5. Переключатели 12, неподвижные контакты которых соединены со входной шиной б, а к подвижным контактам присоединены пары резисторов 8 и

9, связаны общими приводными элементами с

30 переключателями 11.

349948 где

R — сопротивление масштабного резистора, R »»» — выходное сопротивление делителя, N — коэффициент делителя выходного напряжения.

Ко входным шинам 5 и 6 подключен источник колиброванного входного напряжения Е.

Нелинейную зависимость 13 на фиг. 2 выходного напряжения датчика Сивых От контролируемого параметра ср аппроксимирует ломаная 14.

Сопротивления резисторов 1 выбраны пропорционально числам 5, 2, 1, 1, а резисторов

2 и 8 — пропорционально числу 86. Младшие разряды обеспечивают линейное изменение выходного напряжения делителя У„„на участках ab, bc, cd (фиг. 2).

Сопротивления резисторов 7 старшего разряда для линейной характеристики датчика соответствовали бы числам 1, 2..., 8, 9 (по числу аппроксимирующих участков), а для нелинейной градуировочной характеристики

13 датчика эти сопротивления соответствуют точками b, с, d аппроксимирующей ломаной

14. Для получения необходимого угла наклона каждого аппроксимирующего отрезка, параллельно шинам 6 и 10 с помощью переключателя 12 подключаются масштабные резисторы 8, уменьшающие диапазон выходных напряжений в N раз. р вых

N — 1

Для поддержания постоянным выходного сопротивления делителя служат резистор 9, компенсирующие изменение выходного сопротивления старшего разряда делителя.

5 Подключение каждой группы из резисторов

7, 8 и 9 задает напряжение в точках перехода с одного аппроксимирующего отрезка на другой, а также крутизну соответствующего отрезка.

Предмет изобретения

Дискретный делитель напряжения, содер15 жащий набор резисторов, соединенных звездой, и систему двухпозиционных ключей и две входных шины питания, одна из которых связана выходной шиной, отличающийся тем, что, с целью повышения точности задания

20 нелинейной функции путем ее кусочно-линейной аппроксимации, резисторы старшего разряда с величиной сопротивления, соответствующей точкам перехода с одного аппроксимирующего отрезка на другой, присоединены к

25 подвижным контактам переключателя, который своими неподвижными контактами присоединен к входной шине, не соединенной с выходной шиной, и связан общим приводным элементом с переключателем, неподвижные

30 контакты которого подсоединены ко входной шине, общей с выходной, а подвижные контакты его присоединены к масштабным резисторам и резисторам, компенсирующим изменение выходного сопротивления делителя.

349948

4 ис 2
