Реферат



K- 34998

Класс 68а, 32

1 !

ЙТВРМЯЖ.СВМДНЕЯЪЗТЗЪ ЯЙ ИМРНЕЙИЕ

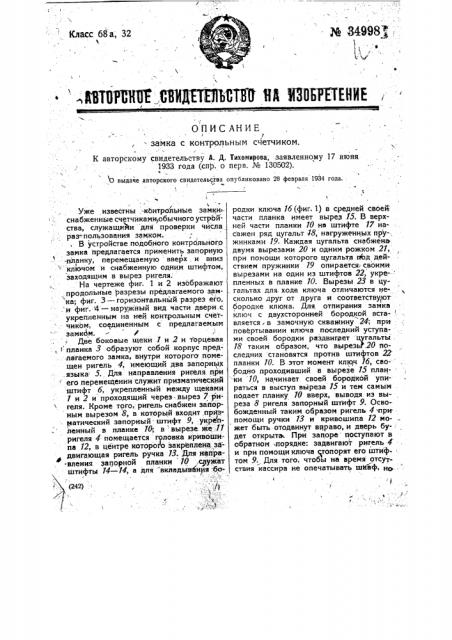

ОПИСАНИЕ

° замка с контрольным счетчиком.

К авторскому свидетельству А. Д. Тихомирова, заявленному 17 июня

1933 года (спр; о перв. ¹ 130502). о выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

/

Уже известны,-контрольные замки .

l снабженные счетчиками обычного устройства, служащими "для проверки числа раз+пользования замком.

В устройстве подобного контрольного замка предлагается применить запорную с

-планку, перемещаемую вверх, и вниз

" ключом и снабженную одним штифтом, заходящим в вырез ригеля;

На чертеже фиг. 1 и 2 изображают продольные разрезы предлагаемого зам ка; фиг. 3 — горизонтальный разрез его, . и фиг. 4 — наружный вид части двери с укрепленным на ней. контрольным счет. .- чиком, соединенным с предлагаемым замкнем.

Дв е боковые ще ки 1 и 2 и т орцевая, планка 3 образуют собой корпус пред. лагаемого замка, внутри которого помещен ригель 4, имеющий два запорных .языка 5. Для направления ригеля при его перемен енин служит призматический

-штифт 6, укрепленный между щеками

7 и 2 и проходящий через-вырез 7 ригеля. Кроме того, ригель снабжен запорным вырезом 8, в который входит призматический запорный - штифт 9, укрепленный в планке 10, в . вырезе. же: 11 ригеля 4 помещается грловка кривошипа 12, в центре которото закреплена.задвигающая ригель ручка 13. Для напра-вления запорной планки 10,суужат штифты 14 — 14, а для вкладьтв4нря:бо(242) родки ключа 16(фиг. 1) в средней своей части планка имеет вырез .15. В верхней части планки 10 на штифте 17 насажен ряд цугальт:78, нагруженных пру-.. жинками 19. Каждая цугальта снабжена двумя вырезами 20-и одним рожком 21, при помощи которого цугальта йод дей.ствием пружинки 79 опирается своими. вырезами на один из штифтов 22, укре-- пленных в планке 10. Вырезы 23 в цугальтах для, хода ключа отличаются несколько друг от друга и соответствуютбородке ключа. Для отпирания замка ключ с двухсторонней бородкой. вста- . вляется . в замочную скважину 24; при повертывании ключа последний уступами своей бородки раздвигает цугальты .

18 таким образом, что вырезьР.20 последних становятся против штифтов 22 планки 10. В.этот момент ключ 16, сво- бодно проходивший в вырезе 15 план-: ки 1О, начинает. своей бородкой упираться в выступ выреза 15 и тем самым подает планку 10 вверх, -выводя из выреза 8 ригеля запорный штифт 9. Освобожденный таким образом ригель 4 при— помощи ручки 13 и кривошипа 12 может быть отодвинут вцраво, и дверь бу-: дет открыта При запоре поступают в обратном .порядке: задвигают ригель 4 и при помощи ключа стопорят его штиф-: том 9. Для того, чтобы на время отсутствия кассира не опечатывать шКаф, н . . 1
