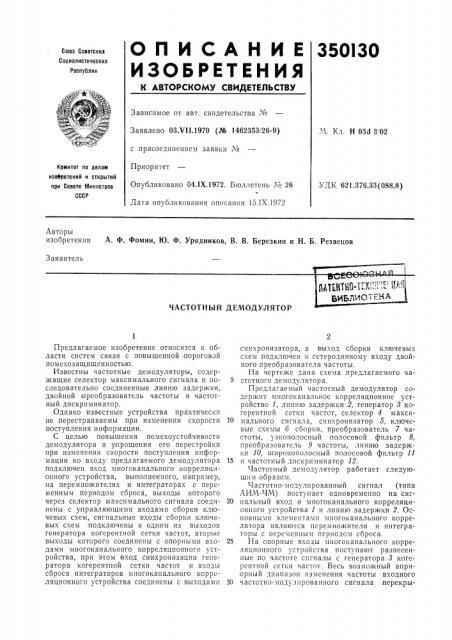

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

350I30

Союз Советских

Сопиалистических

Республик

Зависимое от авт. свидетельства N

Заявлено 03.VI1.1970 (№ 1462353!26-9) с присоединением заявки K

Приоритет

Опубликовано 04.IX.1972. Бюллетень М 26

Дата опубликования описания 15.IX.1972

М. Кл. Н ОЗЛ 3 02

Комитет по делам изобретений и открытий при Совете министров

СССР

УДК 621.376.33(088.8) Авторы изооретения А. Ф. Фомин, Ю. Ф. Урядников, В. В. Березкин и Н. Б. Резвецов

Заявитель

°

ЧАСТОТНЪ|Й ДЕМОДУЛЯТОР

Предлагаемое изобретение относится к области систем связи с повышенной пороговой помехозащищенностью.

Известны частотные демодуляторы, содержащие селектор максимального сигнала и последовательно соединенные линию задержки, двойной преобразователь частоты и частотный дискриминатор.

Однако известные устройства практически не перестраиваемы при изменении скорости поступления информации.

С целью повышения помехоустойчивости демодулятора и упрощения его перестройки при изменении скорости поступления информации ко входу предлагаемого демодулятора подключен вход многоканального корреляционного устройства, выполненного, например, на перемножителях и интеграторах с персменным периодом сброса, выходы которого через селектор максимального сигнала соединены с управляющими входами сборки ключевых схем, сигнальные входы сборки ключевых схем подключены к одним из выходов генератора когерентной сетки частот, вторые выходы которого соединены с опорными входами многоканального корреляционного устройства, при этом вход синхронизации генератора когерентной сетки частот и входы сброса интеграторов многоканального корреляционного устройства соединены с выходамп синхронизатора, а выход сборки ключевых схем подключен и гстеродинному входу двойного преобразователя частоты.

На чертеже дана схема предлагаемого ча5 стотного демодулятора.

Предлагаемый частотный демодулятор содержит многоканальное корреляционное устройство 1, линию задержки 2, генератор 3 когерентной сетки частот, селектор 4 макси10 мального сигнала, синхронизатор 5, ключевые схемы 6 сборки, преобразователь 7 частоты, узкополосный полосовой фильтр 8, преобразователь 9 частоты, линию задержки 10, широкополосный полосовой фильтр 11

15 и частотный дискриминатор 12.

Частотный демодулятор работает следующим образом.

Частотно-модулированный сигнал (типа

АИМ-ЧМ) поступает одновременно на сиг20 нальный вход в многоканального корреляционного устройства 1 и линию задержки 2. Основными элементами многоканального коррелятора являются перемножители и интеграторы с переменным периодом сброса.

25 На опорные входы многоканального корреляционного устройства поступают разнесенные по частоте сигналы с генератора 3 когерентной сетки частот. Весь возможный априорный диапазон изменения частоты входного

ЗО частотно-модулированного сигнала,перекры350130

Зо

55 вается сеткой опорных частот f„, снимаемой с выходов а,генератора 8. С выходoB б генератора 8 снимается такая же когерентная сетка опорных частот, но смещенная относительно первой на некоторую фиксированную промежуточную частоту /,р, т. е. на выходах генератора возникают сигналы с частотами f,— („р.

В течение длительности сигнала АИМ-ЧМ т„ его мгновенная частота находится вблизи одной из опорных частот.

Селектор 4 максимального сигнала в конце длительности импульса т сравнивает амплитуды сигналов на выходах корреляторов и выбор канала с наибольшей амплитудой.

Для повышения помехоустойчивости схемы обнаружения и распознавания сигнала за счет неточного совпадения частот входного и опорного сигналов разнос по частоте между сеткой опорных частот равен hI 1 — f, i=

= —, а время интегрирования (период соро"и са) корреляторов составляет величину т.

Момент сравнения напряжения интегрирования (период сброса) и разнос между соседними частотами сетки, формируемой генератором 8, задается синхронизатором 5.

При приеме непрерывных ЧМ-сигналов селектор максимального сигнала должен принимать решение в каждый данный момент времени,:при этом синхронизатор может не использоваться, После принятия решения селектор максимального сигнала 4 открывает соответствующую ключевую схему б сборки и пропускает на преобразователь 7 сигнал с частотой, вблизи которой (с учетом смещения на величину f ) на данном интервале наблюдения находится мгновенная частота входного сигнала. На сигнальный преобразователь 7 с линии задержки 2 подается входной частотномодулированный сигнал. Длительность задержки в линии 2 должна быть равной длительности импульса т„(времени принятия решения в корреляционном устройстве). На выходе преобразователя 7 при помощи узкополосового фильтра 8, настроенного на частоту пр, выделяется разностная частота.

Вследствие того, что частота о порного сигнала f; может отличаться от мгновенной частоты входного частотно-модулированного сигнала не более, чем на ширину разноса между опорными частотами генератора 8, ширина полосы пропускания узкополосного фильтра 8 берется равной разносу между опорными частотами AF, т. е. значительно меньше (примерно в 2 1/«pan) входной полосы ЧМ-сигнала. На тетеродинный вход преобразователя через линию задержки 10, которая компенсирует задержку сигнала в фильтре 8, подается сигнал со сборки ключевых схем б. На входе смесителя 9 при помощи широкополосного фильтра 11 выделяется сигнал суммарной частоты /с (f /пр) +

+(fi „„) =fc> равной мгновенной частоте входного частотно-модулированного сигнала, т. е. исходный входной частотно-модулированный сигнал, но со значительно лучшей отфильтровкой благодаря наличию узкополосного фильтра 8.

При изменении скорости поступления информации (изменении длительности импульсов АИМ-ЧМ) перестраивается демодулятор при помощи изменения времени интегрирования (периода сброса интеграторов) и соответствующего ему разноса между соседними частотами опорной сетки частот от синхронизатора, а также при помощи использования многосекционной линии задержки и узкополосного усилителя промежуточной частоты ro сменной полосой частот.

Постоянная времени интетраторов выбирается исходя из минимальной скорости поступления информации (максимальной длительности сигналов АИМ или КИМ).

Предмет изобретения

Частотный демодулятор, содержащий селектор максимального сигнала и последовательно соединенные линию задержки, двойной преобразователь частоты и частотный дискриминатор, отличающийся тем, что, с целью повышения помехоустойчивости демодулятора и упрощения его перестройки при изменении скорости поступления информации, ко входу демодулятора подключен вход многоканального корреляционного устройства, выполненного, например, на перемножителях и интеграторах с переменным периодом сброса, выходы которого через селектор максимального сигнала соединены с управляющими входами сборки ключевых схем, сигнальные входы сборки ключевых схем подключены к одним из выходов генератора когерентной сетки частот, вторые выходы которого соединены с опорными входами многоканального корреляционного устройства, при этом вход синхронизации генератора когерентной сетки частот и входы сброса интеграторов многоканального корреляционного устройства соединены с выходами синхронизатора, а :выход сборки ключевых схем подключен к гетеродинному входу двойного преобразователя частоты.

350130

Редактор T. Морозова

Заказ 3017/7 Изд. № 1282 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Е. Чуркин

Техред Л. Богданова

Корректоры: Л. Царькова и E. Талалаева
