Реферат



т%

CYA).

О

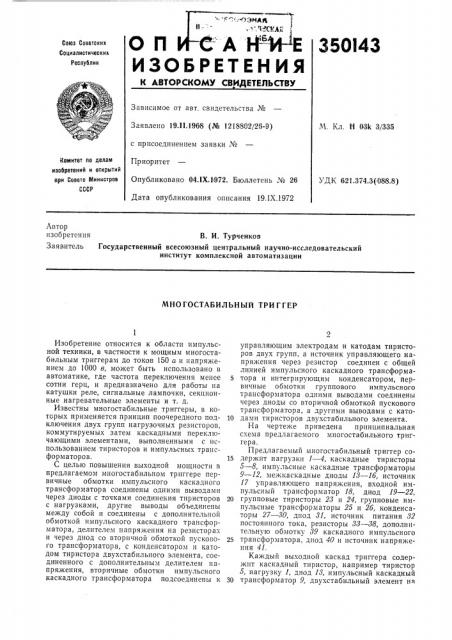

350343

П CAH Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 19.11.1968 (№ 1218862/26-9) с присоединением заявки №

Пр нор итет

Опубликовано 04.1Х.1972. Бюллетень № 26

Дата опубликования описания 19.1Х.1972

М. Кл. Н 93!т. 3/3.35

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 374.3(.088.8) Автор изобретения

Заявитель

В. И. Турченков

Государственный всесоюзный центральный научно-исследовательский институт комплексной автоматизации

МНОГОСТАБИЛЬНЫЙ ТРИГГЕР

Изобретение относится к области импульсной техники, в частности к мощным многостабильным триггерам до токов 150 а и напряжением до !000 в, может быть использовано в автоматике, где частота переключения менее сотни герц, и предназначено для работы на катушки реле, сигнальные лампочки, секционные нагревательные элементы и т. д.

Известны многостабильные триггеры, в которых применяется принцип поочередного подключения двух групп нагрузочных резисторов, коммутируемых затем каскадными переключающими элементами, выполненными с использованием тиристоров и импульсных трансформаторов.

С целью повышения выходной мощности в предлагаемом многостабильном триггере первичные обмотки импульсного каскадного трансформатора соединены одними выводами через диоды с точками соединения тнристоров с нагрузками, другие выводы объединены между собой и соединены с дополнительной обмоткой импульсного каскадного трансформатора, делителем напряжения на резисторах и через диод со вторичной обмоткой пускового трансформатора, с конденсатором и катодом тиристора двухстабильпого элемента, соединенного с дополнительным делителем напряжения, вторичные обмотки импульсного каскадного трансформатора подсоединены к управляющим электродам и катодам тиристоров двух групп, а источник управляющего напряжения через резистор соединен с общей линией импульсного каскадного трансформа5 тора и интегрирующим конденсатором, первичные обмотки группового импульсного трансформатора одними выводами соединены через диоды со вторичной обмоткой пускового трансформатора, а другими выводами с като10 дами тиристоров двухстабильного элемента.

На чертеже приведена принципиальная схема предлагаемого многостабильного триггера.

Предлагаемый многостабильный триггер со15 держит нагрузки 1 — 4, каскадные тиристоры

5 — 8, импульсные каскадные трансформаторы

9 — 12, межкаскадные диоды 18 — 1б, источник

17 управляющего напряжения, входной импульсный трансформатор 18, диод 19 — 22, 20 групповые тиристоры 23 и 24, групповые импульсные трансформаторы 25 и 26, конденсаторы 27 — 80, диод 81, источник питания 82 постоянного тока, резисторы 88 — 38, дополнительную обмотку 39 каскадного импульсного

25 трансформатора, диод 40 и источник напряжения 41.

Каждый выходной каскад триггера содержит каскадный тиристор, например тиристор

5, нагрузку 1, диод 13, импульсный каскадный

30 трансформатор 9, двухстабильный элемент на

350143

60 тиристорах 28, 24 с двумя диодами 19 и 20 и конденсатором 27.

При первоначальной подаче напряжения питания от источника 82 величины, например, 200 в, ни один из тиристоров не проводит ток."

Потенциал катода тиристора 24 близок к нулевому потенциалу, а катод тиристора 28 находится под потенциалом, например, 20 в делителя, образованного резисторами 38 и 84.

Потенциал на конденсаторе 29 равен половине потенциала на конденсаторе 28 за счет делителя на резисторах 85 и 86, т. е. 10 в.

Таким образом, сразу же после подачи напряжения с источника 82 диоды 19 и 40 оказываются смещенными в обратном направлении на 20 в, а диод 21 — на 10 в.

После прихода первого импульса от источника 17 на вторичной обмотке входного трансформатора 18 трансформируется импульс, положительный по отношению к анодам диодов

19 — 21, который пройдет через несмещенный диод 20, первичную обмотку трансформатора

26, последовательно включенные конденсаторы 27, 28 и 80, на вторичной обмотке трансформатора 26 трансформируется импульс положительной полярности по отношению к катоду тиристора 24, включающегося к резисторам 87, 88, а к диоду 20 в обратном направлении приложится весь потенциал источника 82.

При протекании тока через диод 31 потенциал конденсатора 80 после включения тиристора 24 равен потенциалу конденсатора 29, в результате чего обеспечивается автоматическое снятие обратного смещения.

Таким образом, перед приходом второго импульса диод 19 смещен в обратном направлении примерно на 10 в, а диод 20 — на разность потенциалов источника 82 и напряжения на обкладке конденсатора 30, т. е. около

190 в. Второй импульс запуска от источника

17 через несмещенный обратным напряжением диод 21, конденсатор 29 и 80 трансформирует импульс на управляющий электрод, включающий тиристор 8.

После включения тиристора 8 по нагрузке

4 течет ток, и положительное напряжение «атода тиристора 8, равное приблизительно напряжению источника 82, через диод 16 запрет диоды 21, 22 и 81. Ток, протекающий через диод 81, проходит через диод 40, при этом потенциал на конденсаторе 80 станет равным потенциалу конденсатора 28.

После двух импульсов триггер придет в рабочее состояние.

В рабочем состоянии всегда включен один из общих тиристоров и один из каскадных тиристоров, расположенный в группе, подключенной к катоду этого общего тиристора, при этом к нагрузке включенного тиристора, например к нагрузке 4, приложено почти все напряжение источника 82, а на остальных катодах тиристоров 5 — 7 потенциал близок к нулю.

Диоды 13 — 15 заперты приложенными к ним обратными напряжениями. Потенциал на об5 ю

15 го г5 зо

5О

55 кладке конденсатора 27, соединенной с катодом тиристора 28, равен потенциалу конденсатора 28, а напряжение на обкладке конденсатора, соединенной с катодом тиристора 24, равно источнику питания.

При поступлении запускающего импульса от источника 17 через диод 19 на управляющий электрод тиристор 28 включится, напряжение на его катоде станет близким к напряжению источника 32, а на катоде тиристора

24 появляется напряжение положительной полярности относительно общего провода величиной, близкой в первый момент к удвоенному значению напряжения источника 32, которое выключит тиристор 24. Первичная обмотка импульсного трансформатора 9 через открытый каскадный тиристор 8, диод 16 и конденсатор 29 оказывается под действием разности потенциала правой обкладки конденсатора 27 и источника 82, а его вторичная обмотка сфазирована так, что при поступлении на первичную обмотку положительного импульса на управляющем электроде тиристора

5 по отношению к катоду возникает импульс положительной полярности. В связи с этим включается тиристор 5, и нагрузка 1 окажется под током.

Конденсатор 27 перезаряжается до величины напряжения источника 82 через цепь включенного ранее тиристора 8, резистора 88 и тиристора 23. По окончании полного перезаряда конденсатора 27 выключается тиристор 8, а через нагрузку 4 ток не проходит. Диод 19 оказывается смещенным в обратном направлении на величину напряжения источника 82.

При поступлении от источника 17 следующего импульса включается тиристор 24 и аналогичным образом через включенный тиристор 5, диод 18, импульсный трансформатор

10 происходит включение тиристора б и т. д.

Для снятия напряжения со всех нагрузок в триггере достаточно обеспечить невозможность поступления на первичную обмотку одного из импульсных трансформаторов 5 — 8 отрицательного импульса. В этом случае соответствующий тиристор не включится, т. е. при этом ни через одну из нагрузок ток не проходит, а ранее открытый тиристор выключается.

Это происходит после подачи от источника 41 маломощного напряжения положительной полярности величиной, равной удвоенной величине напряжения источника 82, причем все диоды связи заперты и включение очередного транзистора окажется невозможным.

Нагрузочная мощность триггера может быть до 100 квт, при этом мощность, необходимая для снятия напряжения со всех нагрузок, не превышает 1 ватт.

Предмет изобретения

Многостабильный триггер, содержащий двухстабильный элемент на тиристорах и две группы тиристоров, соединенных между собой анодами, импульсные групповой, каскадный

350143

Составитель Н. Герасимова

Текред Л. Богданова

Редактор Т. Морозова

Корректоры: А. Николаева и Л. Корогод

Заказ 3024!2 Изд. М 1281 Тпрагк 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 и пусковой трансформаторы и источник управляющего напряжения, от.гнча ощ тсл тем, что, с целью повышения выходной мощности, первичные обмотки импульсного каскадного трансформатора соединены одними выводами через диоды с точками соединения тиристоров с нагрузками, другие выводы об ьединены между собой и соединены с дополнительной обмоткой импульсного каскадного трансформатора, делителем напряжения на резисторах н через диод со вторичной обмоткой пускового трансформатора, с конденсатором и с катодом тиристора двухстабильного элемента, соедиIIcEIEIoI0 с дополнительным делителем напряжения, вторичные обмотки импульсного каскадного трансформатора подсоединены к управляющим электродам и катодам тирпсторов

5 двух групп, источник управляющего напряжения через резистор соединсн с общей линией импульсного каскадного трансформатора и интегрирующим конденсатором, а первичные обмотки группового импу:IbcHol о трансформа10 тора одними выводами соединены через другие диоды со вторичной обмоткой пускового трансформатора, а другими выводами с катодами тиристоров двухстабильного элемента.
