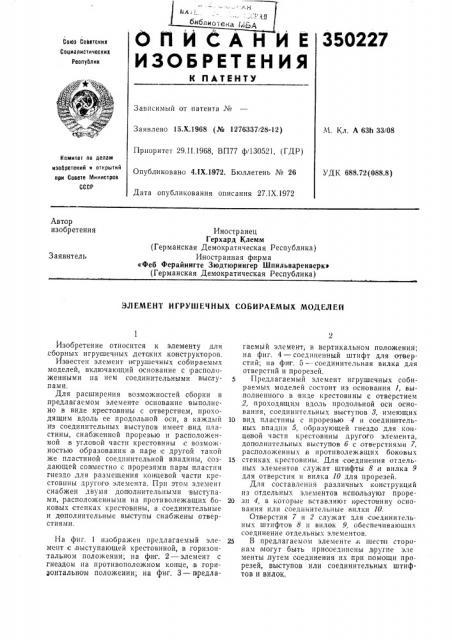

350227

О П И С А Н Й Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента J¹

Заявлено 15.Х.1968 (№ 1276337i28-12)

Приоритет 29.11,1968, ВП77 ф/130521, (ГДР) М. Кл. А 6311 33/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубл иковано 4.IX.1972. Бюллетень № 26

УДК 688.72(088,8) Дата опубликования описания 27.IX.1972

Автор изобретения

Иностранец

Герхард Клемм (Германская Демократическая Республика) Иностранная фирма

«Феб Ферайнигте Зюдтюрингер Шпильваренверк» (Германская Демократическая Республика) Заявитель

ЭЛЕМЕНТ ИГРУШЕЧНЫХ СОБИРАЕМЫХ МОДЕЛЕЙ

Изобретение относится к элементу для сборных игрушечных детских, конструкторов.

Из вестен элемент и|грушечных собираемых моделей, включающий основание с расположенными на нем соединительными выступа,ми.

Для расширения возможностей сборки в предлагаемом элементе основание выполнено в виде крестовины с отверстием, проходящим вдоль ее продольной оси, а каждый из соединительных выступов имеет вид пластины, снабженной прорезью и расположенной:в угловой части крестовины с возможностью образования в .паре,с другой такой же пластиной соединительной впадины, создающей совместно с прорезями пары пластин гнездо для размещения концевой части крестовины другого элемента. При этом элехтенг снабжен двумя дололнительными BblcT) ïàми, расположенными на противолежащих боковых стенках крестовины, а соединительные и дополнительные выступы снабжены отверстиями.

На фиг. 1 изображен предлагаемый элемент с âûñòóïàloùåé крестовиной, в горизонтальном положении; на фиг. 2 — элемент с гнездом на противоположном конце, в горизонтальном положении; на фиг. 3 — предлагаемый элемент, в,вертикальном .положений; на фиг. 4 — соединенный штифт для Отверстий; на фипг. 5 — соединительная вилка для отверстий и прорезей.

5 Предлагаемый элемент игрушечных собираемых моделей состоит из основания 1, выполненного в виде крестовины с отверстием

2, проходящим вдоль продольной оси основания, соедините IbHblx. вьвступов 8, имеющих

10 вид пластины с прорезью 4 и соединительных впадин 5, об разующей гнездо для концевой части крестовины другого элемента, дополнительных выступов б с .отверстиями 7, расположенных в противолежащих боковых

15 стенках крестовины. Для соединения отдельных элементов служат штифты 8,и вилка 9 для отверстия и вилка 10 для прорезей.

Для составления различныx конструкций из отдельных элементов используют проре20 зп 4, в ко — îðûå вставляют крестовину основания пли соединительные вилки 10.

Отверстия 7 и 2 служат для соединительных штифтов 8 и вилок 9, обеспечивающих соединение отдельных элементов.

25 В предлагаемом элементе,к шеси сторонам могут быть присоединены д|ругие эле менты, путем соединения Нх при помощи прорезей, выступов или соединительных штифтов и Вилок, 350227

Предмет изобретения

Юиг 2

Фиг 3

IIII

Фиг. 4 шпиг 5

Составитель Б, Николаев

Редактор В. Новоселова

Техред Е. Борисова Корректор А. Васильева

Заказ 3216/3 Изд. ¹ 1298 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

1. Элемент игрушечных собираемых моделей, включающий основание с расположенными на нем соединительными выступами, отличающийся тем, что, с целью расширения возможностей сборки, основание выполнено в виде крестовины с отверсмем, проходящим вдоль ее продольной оси, а каждый нз соединительных выступов имеет вид пластины, снабженной прорезью и расположенной в угловой части крестовины с возможностью образования в паре с другой такой же пластиной соединительной впадины, создающей совместно с прорезями пары пластин гнездо для размещения концевой части крестовины другого элемента.

2. Элемент по п. 1, отличающийся тем, что он снабжен двумя дополнительными выступами, расположенными на противолежащих боковых стенках крестовины.

10 3. Элемент по п. 2, отличающийся тем, что соединительные и дополнительные выступы снабжены отверстиями.
