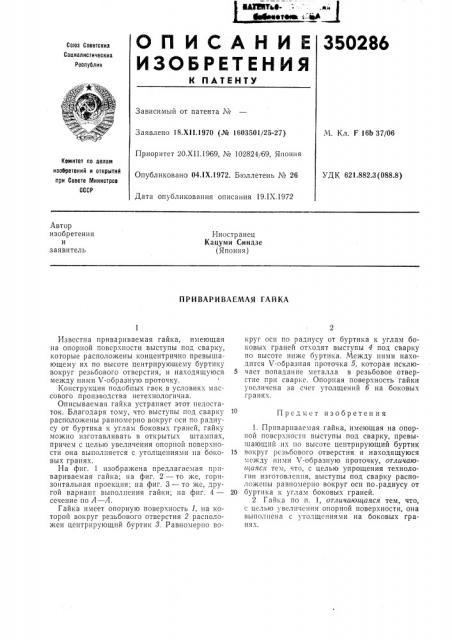

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
350286
Соаз Советских
Социалистических
Республик
Заявлено 18.XI I.1970 (№ 1603501/25-27) М. Кл. 1= 16Ь 37/06
Приоритет 20.XII.1969, No 102824, 69, Япония
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 04.IX 1972. Бюллетень М 26
УДК 621.882.3 (088.8) Дата опубликования описания 19.1Х.1972
Автор изобретения и заявитель
Иностранец
Кацуми Синдзе (Япония) ПРИВАРИВАЕМАЯ ГАЙКА
Зависимый от патента М
Известна привариваемая гайка, имеющая на опорной повсрхности выступы под сварку, которые расположены концентрично превышающему их по высоте центрирующему буртику вокруг резьбового отверстия, и находящуюся между ними V-образную проточку.
Конструкция подобных гаек в условиях мHcсового производства нетехнологична.
Описываемая гайка устраняет этот недостаток. Благодаря тому, что выступы под сварку расположены равномерно вокруг оси по радиусу от буртика к углам боковых граней, гайку можно изготавливать в открытых штампах, причем с целью увеличения опорной поверхности она выполняется с утолщениями на боковых гранях.
На фиг. 1 изображена предлагаемая прнвариваемая гайка; на фиг. 2 — то же, горизонтальная проекция; на фиг. 3 — то жс, другой вариант выполнения гайки; на фнг. 4— сечение по А — Л.
Гайка имеет опорную поверхность 1, на которой вокруг резьбового отверстия 2 расположен центрирующий буртик 8. Равномерно вокруг оси по радиусу от буртика к углам боковых граней отходят выступы 4 под сварку по высоте ниже буртика. Между ними находится Ч-образная проточка 5, которая исклю5 чает попадание металла в резьбовое отверстие при сварке. Опорная поверхность гайки увеличена за счет утолщений 6 на боковых гранях.
Предмет изобретения
1. Привариваемая гайка, имеющая на опорной поверхности выступы под сварку, превышающий их по высоте центрирующий буртик
15 вокруг рсзьбового отверстия и находящуюся между ними 1 -образную проточку, отличающаяся тем, что, с целью упрощения технологии изготовления, выступы под сварку расположены равномерно вокруг оси по.радиусу от
20 буртика к углам боковых граней.
2 Гайка по п, 1, отличающаяся тем, что, с целью увеличения опорной поверхности, она выполнена с утолщениями на боковых гранях.
