Реферат

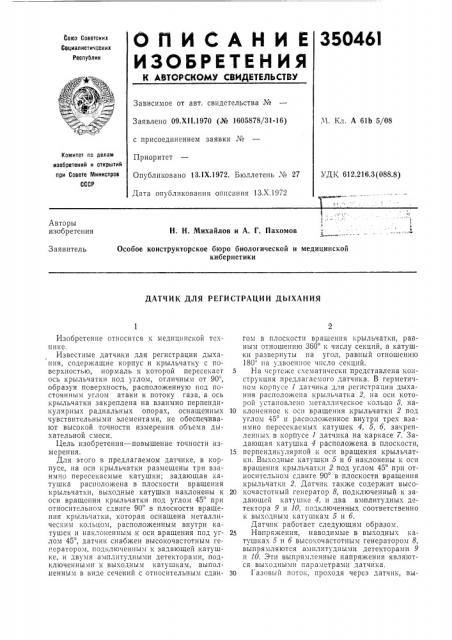

О Il И С А Н И Е 350461

ИЗОБРЕТЕНИЯ

Союз Советски

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ффи, Зависимое от авт. свидетельства №

Заявлено 09.XII.1970 (№ 1605878/31-16) с присоединением заявки №

Приоритет

Опубликовано 13.IX.1972. Бюллетень ¹ 27

Дата опубликования описания 13.Х.1972

Комитет по делам,Ч. Кл. А 61b 5/08 изобретений и открытий при Совете Мииистров

СССР

УДК 612.216.3(088.8) Авторы изобретения

Н. Н. Михайлов и А. Г. Пахомов

Особое конструкторское бюро биологической и медицинской кибернетики

Заявитель

ДАТЧИК ДЛЯ РЕГИСТРАЦИИ ДЬГХАН ИЯ

Изобретение относится к медицинской технике.

Известные датчики для регистрации дыхания, содержащие корпус и .крыльчатку с поверхностью, нормаль к которой пересекаег ось крыльчатки под углом, отличным от 90, образуя поверхность, расположенную под постоянным углом атаки к потоку газа, а ось крыльчатки закреплена на взаимно перпендикулярных радиальных опорах, оснащенных чувствительными элементами, не обеспечивают высокой точности измерения объема дыхательной смеси.

Цель изобретения — повышение точности измерения.

Для этого в предлагаемом датчике, в корпусе, на оси крыльчатки размещены три взаимно пересекаемые катушки; задающая атушка расположена в плоскости вращения крыльчатки, выходные катушки наклонены к оси вращения крыльчатки под углом 45 при относительном сдвиге 90 в плоскости вращения крь|льчатки, которая оснащена металлическим кольцом, расположенным внутри катушек и наклоненным к оси вращения под углом 45, датчик снабжен высокочастотным генератором, подключенным к задающей,катушке, и двумя амплитудными детекторами, подключенными к выходны» катушкам, выполненным в виде сечений с относительным сдвигом в плоскости врагцения крыльчатки, равным отношению 360 к числу секций, а катушки развернуты на угол, равный отношению

180 на удвоенное число секций.

5 На чертеже схематически представлена конструкция предлагac»ol о датчика. В герметичном корпусе 1 датчика для регистрации дыхания расположена крыльчатка 2, на оси которой установлено металлическое кольцо 8, на10 клоненное к оси вращения крыльчатки 2 под углом 45 и расположенное внутри трех взаимно пересекаемых катушек 4, 5, б, закрепленных в корпусе 1 датчика на каркасе 7. Задающая катушка 4 расположена в плоскости, 15 перпендикулярной к оси вращения крыльчатки. Выходные катушки 5 и б наклонены к осп вращения крыльчатки 2 под углом 45 при относительном сдвиге 90 в плоскости вращения крыльчатки 2. Датчик также содержит высо20 кочастотный генератор 8, подключенный к задающей кат Illlx 4, II два ам плит дных детектора 9 и 10, подключенных соответственно к выходным катушкам 5 и б.

Датчик работает следующим образом.

25 Напряжения, наводимые в выходных катушках 5 и б высокочастотным генератором 8, выпрямляются амплитудными детекторами 9 и 10. Эти выпрямленные напряжения являются выходными параметрами датчика.

30 Газовый поток, проходя через датчик, вы
