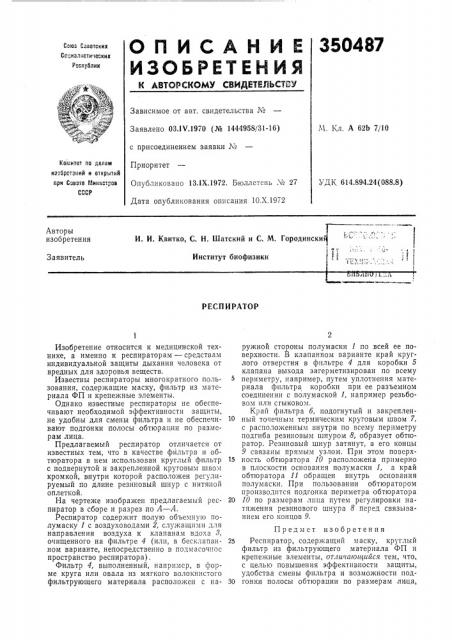

Патент ссср 350487
Иллюстрации
Реферат
Собра Сааетских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 03.IV.1970 (№ 1444958/31-16) М. Кл. А 62b 7110 с присоединением заявки М
Приоритет
Комитет по делам иаобретаиий и открытий при Спеете Мниист "ое
СССР
УДК 614.894.24(088.8) Опубликовано 13.1Х.1972. Бюллетень ¹ 27
Дата опубликования описания 10.Х.1972
Г
И. И. Квитко, С. H. Шатский и С. М. Городински
Институт биофизики,(...,,, 1
Авторы изобретения
Заявитель
РЕСП И PATOP
Изобретение относится к медицинской технике, а именно к респираторам — средствам индивидуальной защиты дыхания человека от вредных для здоровья веществ.
Известны респираторы многократного пользования, содержащие маску, фильтр из материала ФП и крепежные элементы.
Однако известные респираторы не обеспечивают необходимой эффективности защиты, не удобны для смены фильтра и не обеспечивают подгонки полосы обтюрации по размерам лица.
Предлагаемый респиратор отличается от известных тем, что в качестве фильтра и обтюратора в нем использован круглый фильтр с подвернутой и закрепленной круговым швом кромкой, внутри которой расположен регулируемый по длине резиновый шнур с нитяной оплеткой.
На чертеже изображен предлагаемый респиратор в сборе и разрез по А — А.
Респиратор содержит полую объемную полумаску 1 с воздуховодами 2, служащими для направления воздуха к клапанам вдоха 8, очищенного на фильтре 4 (илп, в бесклапанном варианте, непосредственно в подмасочнос пространство респиратора).
Фильтр 4, выполненный, например, в форме круга или овала из мягкого волокнистого фильтрующего материала расположен с наружной стороны полумаски 1 по всей ее поверхности. В клапанном варианте край круглого отверстия в фильтре 4 для коробки 5 клапана выхода загерметизирован по всему периметру, например, путем уплотнения материала фильтра коробки при ее разъемном соединении с полумаской 1, например резьбовом или сгыковом.
Край фильтра б, подогнутый и закреплен10 ный точечным термическим круговым швом 7, с расположенным внутри по всему периметру подгиба резиновым шнуром 8, образует обтюратор. Резиновый шнур затянут, а его концы
9 связаны прямым узлом. При этом поверх15 ность обтюратора 10 расположена примерно в плоскости основания полумаски 1, а край обтюратора 11 обращен внутрь основания полумаски. При пользовании обтюратором производится подгонка периметра обтюратора
20 10 по размерам лица путем регулировки натяжения резинового шнура 8 перед связыванием его концов 9.
Предмет изобретения
25 Респиратор, содержащий маску, круглый фильтр из фильтрующего материала ФП и крепежные элементы, отличатощийся тем, что, с целью повышения эффективности защиты, удобства смены фильтра и возможности подЗо гонки полосы обтюрации по размерам лица,
