Реферат

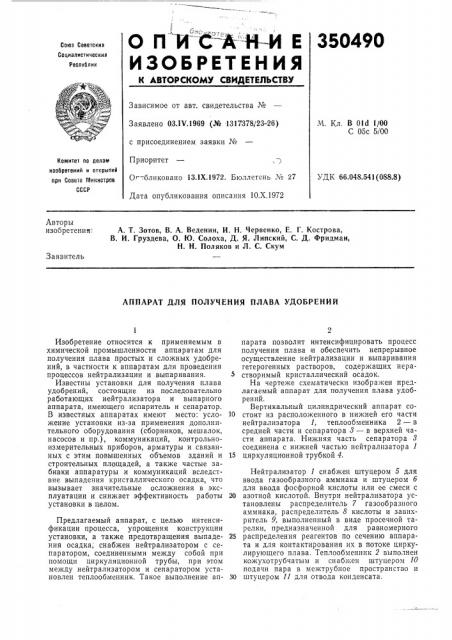

О П И СА- -Н-И Е

ИЗОБРЕТЕНИЯ

350490

Союз Советских

Социалистических

Респчблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 03.1У.1969 (№ 1,317378, 23-26) М. Кл. В Old 1/00

С 05с 5100 с присоединением заявки №

Приоритет

Комитет по делом изобретений и открытий при Сосете Микистрое

СССР

От-.бликовано 13.1Х,1972. Бюллетень ¹ 27

Дата опубликования описания 10.Х.1972

УДК 66.048.541(088.8) Авторы изобретения, А. Т. Зотов, В. А. Веденин, И. Н. Червенко, Е. Г. Кострова, В. И. Груздева, О. Ю. Солоха, Д. Я. Липский, С. Д. Фридман, Н. Н. Поляков и Л. С. Скум

Заявитель

АППАРАТ ДЛЯ ПОЛУЧЕНИЯ ПЛАВА УДОБРЕНИЙ

Изобретение относится к применяемым в химической промышленности аппаратам для получения плава простых и сложных удобрений, в частности к аппаратам для проведения процессов нейтрализации и выпаривания.

Известны установки для получения плава удобрений, состоящие из последовательно работающих нейтрализатора и выпарного аппарата, имеющего испаритель и сепаратор.

В известных аппаратах имеют место: усложение установки из-за применения дополнительного оборудования (сборников, мешалок, насосов и пр,), коммуникаций, контрольноизмерительных приборов, арматуры и связанных с этим повышенных объемов зданий и строительных площадей, а также частые забивки аппаратуры и коммуникаций вследствие выпадения кристаллического осадка, что вызывает значительные осложнения в эксплуатации и снижает эффективность работы установки в целом.

Предлагаемый аппарат, с целью интенсификации процесса, упрощения конструкции установки, а также предотвращения выпадения осадка; снабжен нейтрализатором с сепаратором, соединенными между собой при помощи циркуляционной трубы, при этом между нейтрализатором и сепаратором установлен теплообменник. Такое выполнение аппарата позволит интенсифицировать процесс получения плава и обеспечить непрерывное осуществление нейтрализации и выпаривания гетерогенных растворов, содержащих нерастворимый кристаллический осадок.

На чертеже схематически изображен предлагаемый аппарат для получения плава удобрений.

Вертикальный цилиндрический аппарат со10 стоит из расположенного в нижней его части нейтрализатора 1, теплообменника 2 — в средней части и сепаратора 3 — в верхней части аппарата, Нижняя часть сепаратора 8 соединена с нижней частью нейтрализатора 1

15 циркуляционной трубкой 4.

Нейтрализатор 1 снабжен штуцером 5 для ввода газообразного аммиака и штуцером 6 для ввода фосфорной кислоты или ее смеси с

20 азотной кислотой. Внутри нейтрализатора установлены распределитель 7 газообразного аммиака, распределитель 8 кислоты и завихритель 9, выполненный в виде просечной тарелки, предназначенной для равномерного

25 распределения реагентов по сечению аппарата и для контактирования их в потоке циркулирующего плава, Теплообменник 2 выполнен кожухотрубчатым и снабжен штуцером 10 подачи пара в межтрубное пространство и

30 штуцером 11 для отвода конденсата.
