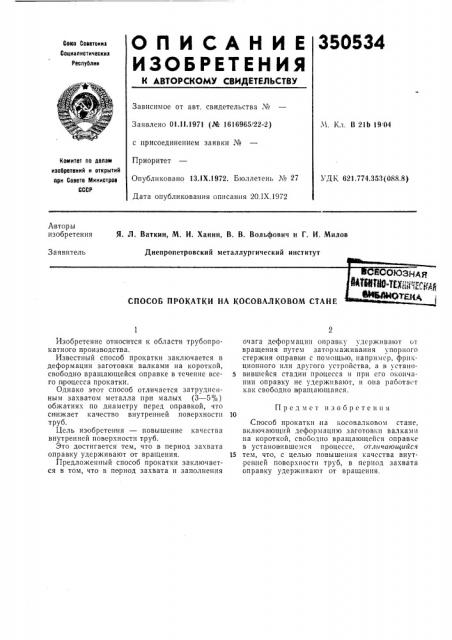

О П И С А Н И Е 350534
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
CoILI Соввтснив
Социалистичвскин рвспублин
Зависимое от авт. свидетельства ¹
Заявлено 01.11.1971 (№ 1616965. 22-2) с присоединением заявки №
Приоритет
Опубликовано 13.1Х.1972. Бюллетень № 27
Дата опубликования описания 20. IX.1972.Ч. Кл. В 21Ь 19 04
Комитвт по долам изоорвтвний и открытий при Соввтв Министров
GCCP
УДЕ, 621,774,353(ОЯЯ.8) Авторы изобретения
Я. Л. Ваткин, М. И. Ханин, B. В. Вольфович и Г. И. Милов
Днепропетровский металлургический институт
Заявитель
0 СОЮЗ(-1 Р
МИИМ9-Ц@@..;eI g айьаот А
СПОСОБ ПРОКАТКИ НА КОСОВАЛКОВОМ СТАНЕ
Изобретение относится к области трубопрокатного производства.
Известный способ прокатки заключается в деформации заготовки валками на короткой, свободно вращающейся оправке в течение всего тсроцесса прокатки.
Однако этот способ отл ичается затрудненным захватом металла при малых (3 — 5%) обжатиях по диаметру перед оправкой, что снижает качество внутренней поверхности труб.
Цель изобретения — повышение качества внутренней поверхности труб.
Это достигается тем, что в период захвата оправку удерживают от вращения.
Предложенный способ прокатки заключается в том, что в период захвата и заполнения очага деформации оправку удерживают от вращения путем затормаживания упорного стержня оправки с помощью, напримср, фрнкционного или другого устройства, а в устано5 вившейся стадии процесса и при его окончании оправку не удерживают, и она работает как свободно вращающаяся.
Предмет изооретения
Способ прокатки на косовалковом стане, включающий деформацию заготовки валками
»а короткой, свободно врагцающейся оправке в установившемся процессе, отлпчающийсл
15 тем, что, с целью повышения качсства внутренней поверхности труб, в период захвата оправку удерживают от вращения.
