Реферат



350596

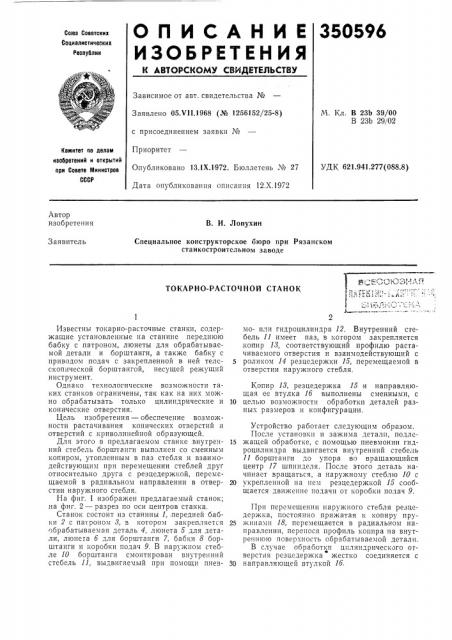

ОГ1ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05»Ч11.1968 (¹ 1256152/25-8) с присоединением заявки №

Приоритет

Опубликовано 13,1Х.1972. Бюллетень № 27

Дата опубликования описания 12.Х.1972

М. Кл. В 23b 39/00

В 23b 29/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.941.277(088.8) Автор изобретения

В. И. Лопухин

Специальное конструкторское бюро при Рязанском станкостроительном заводе

Заявитель

ТОКАРНО-РАСТОЧ НОЙ СТАНОК

Известны токарно-расточные станки, содержащие установленные на станине переднюю бабку с патроном, люнеты для обрабатываемой детали и борштанги, а также бабку с приводом подач с закрепленной в ней телсскопической борштангой, несущей режущий инструмент.

Однако технологические возможности таких станков ограничены, так как на них можно обрабатывать только цилиндрические и конические отверстия.

Цель изобретения — обеспечение возможности растачивания конических отверстий и отверстий с,криволинейной образующей.

Для этого в предлагаемом станке внутренний стебель борштанги выполнен со сменным копиром, утопленным в паз стебля и взаимодействующим при перемещении стеблей друг относительно друга с резцедержкой, перемещаемой в радиальном направлении в отверстии наружного стебля.

На фиг. 1 изображен предлагаемый станок; на фиг. 2 — разрез по оси центров станка.

Станок состоит из станины 1,,передней бабки 2 с патроном 8, в котором закрепляется обрабатываемая деталь 4, люнета 5 для детали, люнета 6 для борштанги 7, бабки 8 борштанги и коробки подач 9. В наружном стебле 10 борштанги смонтирован внутренний стебель 11, выдвигаемый при помощи пневмо- или гидроцилиндра 12. Внутренний стебель 11 имеет паз, в когором закрепляется копир 18, соответствующий профилю растачиваемого отверстия и взаимодействующий с

5 роликом 14 резцедержки 15, перемещаемой в отверстии наружного стебля.

Копир 13, резцедержка 15 и направляющая ее втулка 16 выполнены сменными, с

10 целью возможности обработки деталей разHbIx размеров и конфигурации.

Устройство работает следующим образом.

После установки и зажима детали, подле15 жащей обработке, с помощью пневмонии гидроцилиндра выдвигается внутренний стебель !

1 борштанги до упора во вращающийся центр 17 шпинделя. После этого деталь начинает вращаться, а наружному стеблю 10 с

20 укрепленной на нем резцедержкой 15 сооощается движение подачи от коробки подач 9.

При перемещении наружного стебля резцедержка, постоянно прижатая к копиру пру25 жинамн 18, перемещается в радиальном направлении, перенося профиль копира на внутреннюю поверхность обрабатываемой детали.

В случае обработки цилиндрического огв верстия резцедержка жестко соединяется с

30 направляющей втулкой 16.

350596

Предмет изобретения

Ч аг 1

Составитель Д. Гиндин

Техред А. Камышникова Корректор С. Сатагулова

Редактор Т. Баранова

Заказ 3503/13 Изд. № 1430 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Токарно-расточной станок с телескопической борштангой, несущей режущий инструмент и имеющей привод для выдвижения стеблей, отличающийся тем, что, с целью обеспечения возможности растачивания конический и фасонных отверстий, внутренни и стебель борштанги выполнен со сменным копиром, утопленным в паз стебля и взаимодействую щим при взаимном отнссительном

5 перемещении стеблей с резцедержкой, перемещаемой в радиальном направлении в отверстии наружного стебля.
