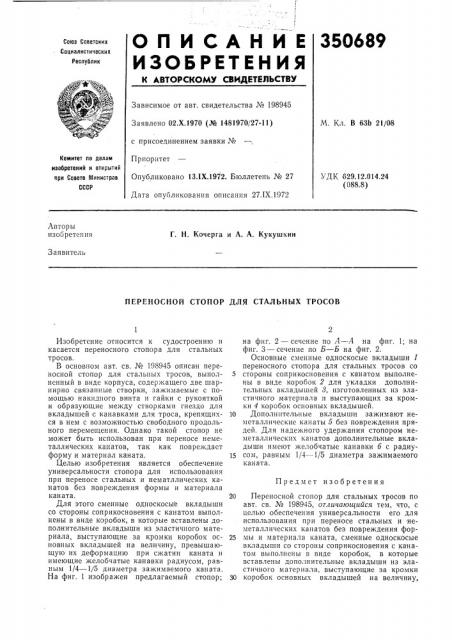

О П И С А Н И Е 350689

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 198945

Заявлено 02.Х.1970 (№ 1481970/27-11) М. Кл. В 63Ь 21/08 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 13.1Х.1972. Бюллетень № 27

УДК 629.12.014.24 (088.8) Дата опуоликования описания 27.IX.1972

Авторы изобретения

Г. H. Кочерга и А. А. Кукушкин

Заявитель

ПЕРЕНОСНОЙ СТОПОР ДЛЯ СТАЛЬНЫХ ТРОСОВ

Предмет изобретения

Изобретение относится к судостроению и касается переносного стопора для стальных тросов.

В основном авт. св. № 198945 описан переносной стопор для стальных тросов, выполненный в виде корпуса, содержащего две шарнирно связанные створки, зажимаемые с помощью накидного винта и гайки с рукояткой и образующие между створками гнездо для вкладышей с канавками для троса, крепящихся в нем с возможностью свободного продольного перемещения. Однако такой стопор не может быть использован при переносе неметаллических канатов, так как повреждает форму и материал каната.

Целью изобретения является обеспечение универсальности стопора для использования при переносе стальных и нематллических канатов без повреждения формы и материала каната.

Для этого сменные односкосые вкладыши со стороны соприкосновения с канатом выполнены в виде коробок, в которые вставлены дополнительные вкладыши из эластичного материала, выступающие за кромки коробок основных вкладышей на величину, превышающую их деформацию при сжатии каната и имеющие желобчатые канавки радиусом, равным 1/4 — 1/5 диаметра зажимаемого каната.

На фиг. 1 изображен предлагаемый стопор; на фиг. 2 — сечение по Л вЂ” А на фиг. 1; на фиг. 3 — сечение по Б — Б на фиг. 2.

Основные сменные односкосые вкладыши 1 переносного стопора для стальных тросов со

5 стороны соприкосновения с канатом выполнены в виде коробок 2 для укладки дополнительных вкладышей 8, изготовленных из эластичного материала и выступающих за кромки 4 коробок основных вкладышей.

10 Дополнительные вкладыши зажимают неметаллические канаты 5 без повреждения прядей, Для надежного удержания стопором неметаллическпх канатов дополнительные вкладыши имеют желобчатые канавки 6 с радиу15 сом, равным 1/4 — 1/5 диаметра зажимаемого каната.

20 Переносной стопор для стальных тросов по авт. св. № 198945, отличающийся тем, что, с целью обеспечения универсальности его для использования при переносе стальных и неметаллических канатов без повреждения фор25 мы и материала каната, сменные односкосые вкладыши со стороны соприкосновения с канатом выполнены в виде коробок, в которые вставлены дополнительные вкладыши из эластичного материала, выступающие за кромки

30 коробок основных вкладышей на величину, 350689 диусом, равным 1/4 — 1/5 диаметра зажимаемого каната.

А-А

Составитель Ф. Сафронов

Техред Е. Борисова

Редактор 3. Овчаренко

Заказ 3218/3 Изд. № 1310 Тираж 406 Подписное .ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 превышающую их деформацию при сжатии каната и имеющие желобчатые канавки раб

%a8. Я

Корректоры: Е. Талалаева и Е. Зимина
