Реферат

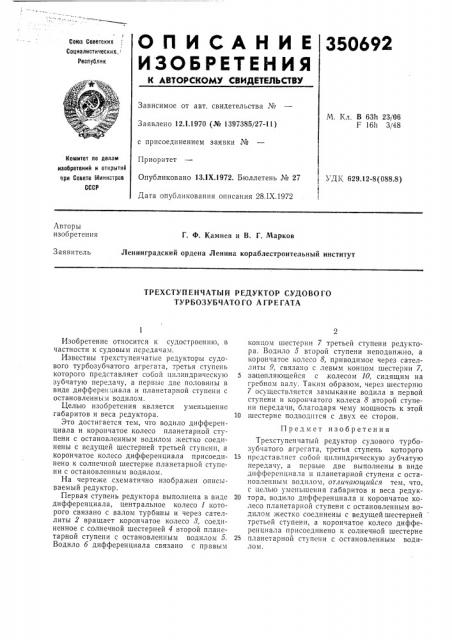

О П И C А Н И Е 350692

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 63h 23у 06

F 16h 3/48

Заявлено 12Л.1970 (№ 1397385/27-11) с присоединением заявки №

Приоритет

Опубликовано 13ЛХ.1972. Бюллетень № 27

Дата опубликования описания 28.IX.1972

Комитет по делам изобретений и открытий ори Сосете тйинистрао

СССР

УДК 629 12 8(088 8) !

Авторы изобретения

Г. Ф. Камнев и В. Г. Марков

Ленинградский ордена Ленина кораблестроительный институт

Заявитель

ТРЕХСТУПЕНЧАТЫЙ РЕДУКТОР СУДОВОГО

ТУРБОЗУБЧАТОГО АГРЕГАТА

Изобретение относится к судостроению, в частности к судовым передачам.

Известны трехступенчатые редукторы судового турбозубчатого агрегата, третья ступень которого представляет собой цилиндрическую зубчатую передачу, а первые две половины в виде дифференциала и планетарной ступени с остановленным водилом.

Целью изобретения является уменьшение габаритов и веса редуктора.

Это достигается тем, что водило дифференциала и корончатое колесо планетарной ступени с остановленным водилом жестко соединены с ведущей шестерней третьей ступени, а корончатое колесо дифференциала присоединено к солнечной шестерне, планетарной ступени с остановленным водилом.

На чертеже схематично изображен описываемый редуктор.

Первая ступень редуктора выполнена в виде дифференциала, центральное колесо 1 которого связано с валом турбины и через сателлиты 2 вращает корончатое колесо 8, соединенное с солнечной шестерней 4 второй планетарной ступени с остановленным водилом 5.

Водило б дифференциала связано с правым концом шестерни 7 третьей ступени редуктора. Водило 5 второй ступени неподвижно, а корончатое колесо 8, приводимое через сателлиты 9, связачо с левым концом шестерни 7, 5 зацепляющейся с колесом 10, сидящим на гребном валу. Таким образом, через шестерню

7 осуществляется замыкание водила в первой ступени и корончатого колеса 8 второй ступени передачи, благодаря чему мощность к этой

10 шестерне подводится с двух ее сторон.

Предмет изобретения

Трехступенчатый редуктор судового турбозубчатого агрегата, третья ступень которого

15 представляет собой цилиндрическую зубчатую передачу, а первые две выполнены в виде дифференциала и планетарной ступени с остановленным водплом, отличающийся тем, что, с целью уменьшения габаритов и веса редук20 тора, водило дифференциала и корончатое колесо планетарной ступени с остановленным водилом жестко соединены с ведущей шестерней третьей ступени, а корончатое колесо дифференциала присоединено к солнечной шестерне

25 планетарной ступени с остановленным водило м.
