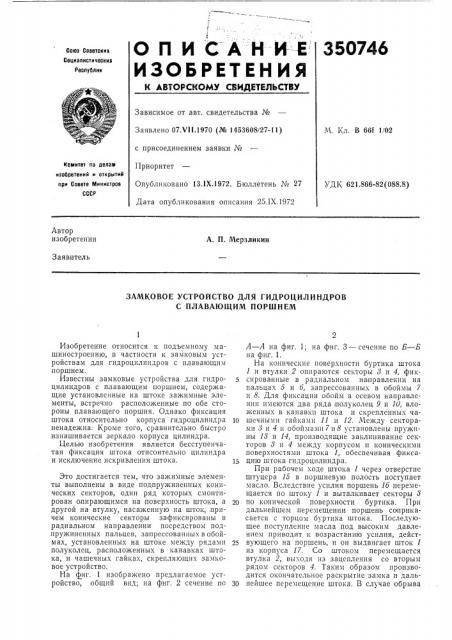

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 07 т/11.1970 (№ 1453608/27-11) с присоединением заявки №

Приоритет

Опубликовано 13.1Х.1972. Бюллетень № 27

Дата опубликования описания 25.IX.1972

М. Кл. В 66f 1/02

Комитет по делаю изобретений и открытий пр» Совете Министров

СССР

УДК 621.866-82 (088.8) Автор изобретения

А. П. Мерзликин

Заявитель

ЗАМКОВОЕ УСТРОЙСТВО ДЛЯ ГИДРОЦИЛИНДРОВ

С ПЛАВАЮЩИМ ПОРШНЕМ

Изобретение относится к подъемному машиностроению, в частности к замковым устройствам для гидроцилиндров с плавающим поршнем.

Известны замковые устройства для гидроцилиндров с плавающим поршнем, содержащие установленные на штоке зажимные элементы, встречно расположенные по обе стороны плавающего поршня. Однако фиксация штока относительно корпуса гидроцилиндра ненадежна: Кроме того, сравнительно быстро изнашивается зеркало корпуса цилиндра.

Целью изобретения является бесступенчатая фиксация штока отнсоительно цилиндра и исключение искривления штока.

Это достигается тем, что зажимные элементы выполнены в виде подпружиненных конических секторов, один ряд которых смонтирован опирающимся на поверхность штока, а другой на втулку, насаженную на шток,,причем конические секторы зафиксированы в радиальном направлении посредством подпружиненных пальцев, запрессованных в обоймах, установленных на штоке между рядами полуколец, расположенных в канавках штока, и чашечных гайках, скрепляющих замковое устройство.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 сечение по

Л вЂ” Л на фиг. 1; на фиг. 3 — сечение по Б — Б на фиг. 1.

На конические поверхности буртика штока

1 и втулки 2 опираются секторы 8 и 4, фик5 сированные в радиальном направлении на пальцах 5 и б, запрессованных в обоймы 7 и 8. Для фиксации обойм в осевом направлении имеются два ряда,полуколец 9 и 10, вложенных в канавки штока и скрепленных ча10 шечнымп гайками 11 и 12. Между секторами 8 и 4 и обоймами 7 и 8 установлены пружины 18 и 14, производящие заклинивание секторов 8 и 4 между корпусом и коническими поверхностями штока 1, обеспечивая фикса1 цию штока п1дроцилиндра.

При рабочем ходе штока 1 через отверстие штуцера 15 в поршневую полость поступает масло. Вследствие усилия поршень 1б перемещается по штоку 1 и выталкивает секторы 8

2р по конической поверхности буртика. При дальнейшем перемещении поршень соприкасается с торцом буртика штока. Последующее поступление масла под высоким давлением приводит к возрастанию усилия, дейст2s вующего на поршень, и он выдвигает шток 1 из корпуса 17. Со штоком перемещается втулка 2, выходя из зацеплечия со вторым рядом секторов 4. Таким образом производится окончательное раскрытие замка и даль30 нейшее перемещение штока. В случае обрыва

350746

Д-Д

Б-Б

Фиа1

Фиа 3

Составитель Н. Дмитриева

Техред 3. Тараненко

Корректор T. Миронова

Редактор 3. Овчаренко

Заказ 3027/8 Изд. № 1274 Тираж 406 Подписное

VHHHfIH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 маслопровода или прекращения подачи масла секторы 8 и 4 под действием, пружин 18 и 14 заклиниваются между корпусом 17 и коническими поверхностями штока и втулки 2, обеспечивая фиксацию штока. .При холостом ходе (т. е. возврате перемещаемого элемента в исходное положение) через отверстие штуцера 15 в штоковую полость поступает масло. Вследствие усилия поршень 1б перемещается по штоку 1 и выталкивает секторы 4 по конической поверхности втулки 2. При дальнейшем перемещении поршень соприкасается с торцом втулки.

Дальнейшее поступление масла под высоким давлением приводит к возрастанию усилия, действующего на поршень и он вдвигает шток в корпус. При этом буртик выходит из зацепления со вторым рядом секторов 8.

Таким образом производится окончательное раскрытие замка и дальнейшее перемещение штока. В случае обрыва маслопровода или прекращения подачи масла секторы 8 и 4 под действием пружины 18 и 14 заклиниваются между корпусом 17 и коническими поверхностями штока 1 и втулки 2, фиксируя шток.

Предмет изобретения

Замковое устройство для гидроцилиндров с плавающим поршнем, содержащее установленные на штоке зажимные элементы, встречно расположенные по обе стороны плаваю10 щего поршня, отличающееся тем, что, с целью обеспечения бесступенч атой фиксации штока относительно цилиндра без искривления, зажимные элементы выполнены в виде подпружиненных конических секторов, один

15 ряд которых смонтирован с опорой на поверхность штока, а другой на втулку, насаженную на шток, причем конические секторы зафиксированы в радиальном направлении посредством подпружиненных пальцев, запрессованных

20 в обоймах, установленных на штоке между рядами полуколец, расположенных в канавках штока, и чашечных гайках, скрепляющих замковое устройство.
