Реферат

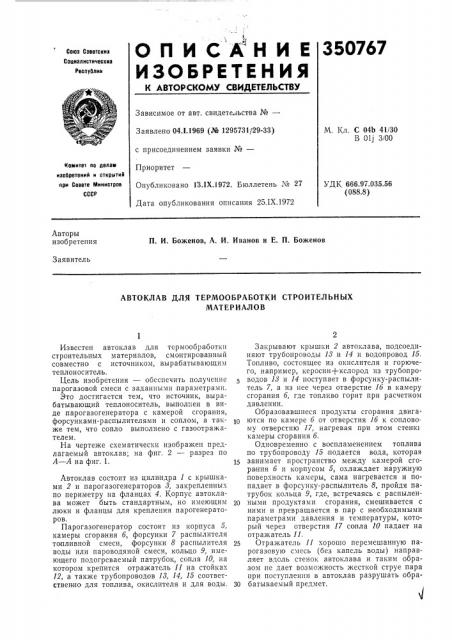

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Соеетсниз

Социалистические

Респуолик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.1.1969 (ЭЙ 1295731/29-33) с присоединением заявки №вЂ”

М. Кл. С 04b 41/30

В 011 ЗЮ

Приоритет

Комитет по делаю изооретеннй и открытиР при Совете Министров

СССР

Опубликовано 13.1Х.1972. Бюллетень ¹ 27

Дата опубликования описания 25.IX.1972

УДК 666,97.035.56 (088.8) Авторы изобретения

П. И. Боженов, А. И, Иванов и Е. П. Боженов

Заявитель

АВТОКЛАВ ДЛЯ ТЕРМООБРАБОТКИ СТРОИТЕЛЬНЫХ

МАТЕРИАЛОВ

Известен автоклав для термообработкп строительных материалов, смонтированный совместно с источником, вырабатывающим теплоноситель.

Цель изобретения — обсспечить получение парогазовой смеси с заданными параметрами.

Это достигается тем, что источник, вырабатывающий теплоноситель, BblIIQJI;ipH в виде парогазогенератора с камерой сгорания, форсунками-распылителями и соплом, а также тем, что сопло выполнено с газоотражателем.

На чертеже схематически изображен предлагаемый автоклав; на фиг, 2 — разрез по

А — А на фиг. 1.

Автоклав состоит из цилиндра 1 с крышками 2 и парогазогенераторов 8, закрепленных по периметру на фланцах 4. Корпус автоклава может быть стандартным, но имеющим люки и фланцы для крепления парогенераторов.

Парогазогенератор состоит из корпуса 5, камеры сгорания б, форсунки 7 распылителя топливной смеси, форсунки 8 распылителя воды или пароводяной смеси, кольцо 9, имеющего подогреваемый патрубок, сопла 10, на котором крепится отражатель 11 на стойках

12, а также трубопроводов 13, 14, 15 соответственно для топлива, окислителя и для воды.

Закрывают крышки 2 автоклава, подсоединяют трубопроводы 18 и 14 и водопровод 15.

Топливо, состоящее из окислителя и горючего, например, керосин+кслород из трубопроводов 18 и 14 поступает в форсунку-распылитель 7, а из нее через отверстие 16 в камеру сгорания б, где топливо горит при расчетном давлении.

Образовавшиеся продукты сгорания двига.

1р ются по камере 6 от отверстия lá к сопловому отверстию 17, нагревая при этом стенкт камеры сгорания б.

Одновременно с воспламенением топлива по трубопроводу 15 подается вода, которая занимает пространство между камерой сгорания 6 и корпусом 5, охлаждает наружную поверхность камеры, сама нагревается и попадает в форсунку-распылитель 8, пройдя патрубок кольца 9, где, встречаясь с распылен2р ными продуктами сгорания, смешивается с ними и превращается в пар с необходимыми параметрами давления и температуры, который через отверстия 17 сопла 10 падает на отражатель 11.

25 Отражатель 11 хорошо перемешанную парогазовую смесь (без капель воды) направляет вдоль стенок автоклава и таким образом не дает возможность жесткой струе пара при поступлении в автоклав разрушать обраЗр батываемый предмет.

350767

А-А

Составитель А. Шумков

Текред 3. Тараненко

Корректор T. Миронова

Редактор С. Ежкова

Заказ 3027/13 Изд. № !274 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Парогазогенераторы работак;т по заданному режиму обработки автоклавпых материалов. Режим рабсты самого парогазогенератора обеспечивается путем расхода топлива и воды.

Предмет изобретения

1. Автоклав для термообработки строительных материалов, смонтированный совместно с источником, вырабатывающим теплоноситель, отличающийся тем, что, с целью обеспечения,получения парогазовой смеси с заданными параметрами, источник, вырабатываю5 щий теплоноситель, выполнен в виде парогазогенератора с камерой сгорания, форсунками-распылителями и соплом.

2. Автоклав по п. 1, отличающийся тем, что сопло выполнено с газоотражателем.
