Реферат

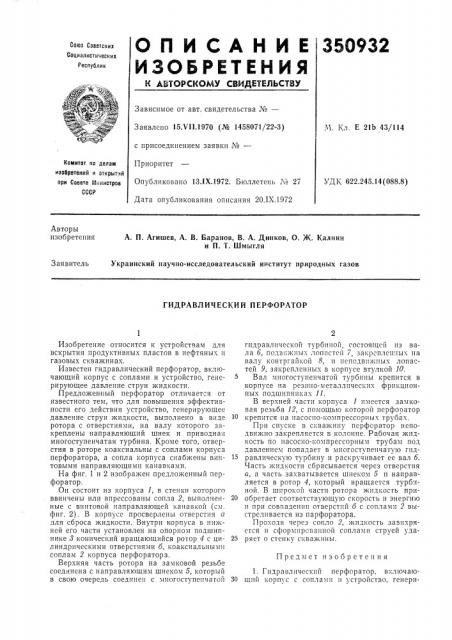

ОПИСАНИЕ

ИЗОЬГЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.И!.1970 (йю 1458071/22-3) с присоединением заявки №вЂ”

Приоритет

Опубликовано 1,3.!Х.1972. Бюллетень № 27

Дата опубликования описания 20.IX.1972

М, Кл, E 21Ь 43/114

Ианитет по делам изобрвтвиий и открытий при Совете М гиистров

СССР

УДК 622.245.14(088.8) Авторы изобретения

А. П. Агишев, А. В. Баранов, В. А. Динков, О. Ж. Калнин и П. T. Ш мы гл я

Заявитель

Украинский научно-исследовательский институт природных газов

ГИДРАВЛИЧЕСКИЙ ПЕРФОРАТОР

Предмет пзооретения

Изобретение относится к устройствам для вскрытия продуктивных пластов в нефтяных и га зовых скважин ах.

Известен гидравлический перфоратор, включающий корпус с соплами и устройство, генерирующее давление струи жидкости.

Предложенный перфоратор отличается от известного тем, что для повышения эффектизности его действия устройство, генерирующее давление струи жидкости, выполнено в виде ротора с отверстиями, на валу которого закреплены направляюший шнек и приводная многоступенчатая турбина. Кроме того, отверстия в роторе коаксиальны с соплами корпуса перфоратора, а сопла корпуса снабжены винтовыми направляющими канавками.

На фиг. 1 и 2 изображен предложенный перфоратор.

OH состоит из корпуса 1, в стенки которого ввинчены или впрессованы сопла 2, выполненные с винтовой направляющей канавкой (см. фиг. 2). В корпусе просверлены отверстия а для сброса жидкости. Внутри корпуса в нижней его части установлен на опорном подшипнике 8 конический вращающийся ротор 4 с цилиндрическими отверстиями б, коаксиальнымн соплам 2 корпуса перфоратора.

Верхняя часть ротора на замковой резьбе соединена с направляющим шнеком 5, который в свою очередь соединен с многоступенчатой гидравлической турбиной, состоящей пз вала б, подвижных лопастсй 7, закреплен.пях на валу контргайкой 8, и неподвижных лопастей 9, закрепленных в корпусе втулкой 1Î, Вал многоступенчатой турбины крепится в корпусе на резпно-металлических фрикционных подшипниках 11.

В верхней части корпуса 1 имеется замковая резьба 12, с помощью которой перфооатор

10 крепится на насосно-компрессорных трубах, При спуске в скважину перфоратор неподвижно закрепляется в колонне. Рабочая жидкость по насосно-компрессорным трубам под давлением попадает в многоступенчатую гидравлическую турбину и раскручивает ее вал б.

Часть жидкости сбрасывается через отверстия а, а часть захватывается шнеком 5 и направляется в ротор 4, который вращается турбиной. В широкой части ротора жидкость при20 обретает соответствующую скорость и энергию и при совпадении отверстий б с соплами 2 выстреливается из парфоратора.

Проходя через сопло 2, жидкость завихряется и сформированной соплами струей уда25 ряет о стенку скважины.

1. Гидравлический перфоратор, включаю30 щпй корпус с соплами и устройство, генери350932 г 5

ФоГ

Составитель И. Титова

Техред Л. Куклина

Корректор Т. Миронова

Редактор Т. Фадеева

Заказ 3023/3 Изд. № 1276 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 рующее давление струи жидкости, отличающийся тем, что, с целью повышения эффективности его действия, устройство, генерирующее давление струи жидкости, выполнено в виде ротора с отверстиями, на валу которого закреплены направляющий шнек и приводная многоступенчатая гидравлическая турбина.

2. Гидравлический перфоратор по п. 1, отличающийся тем, что отверстия в роторе коаксиальны с соплами корпуса перфоратора.

3. Гидравлический перфоратор по п. 2, отличающийся тем, что сопла корпуса перфоратора снабжены винтовыми направляющими канавками.
