Ударный струг
Патент 350954
Авторы
Классы МПК
Ударный струг
Иллюстрации
Реферат

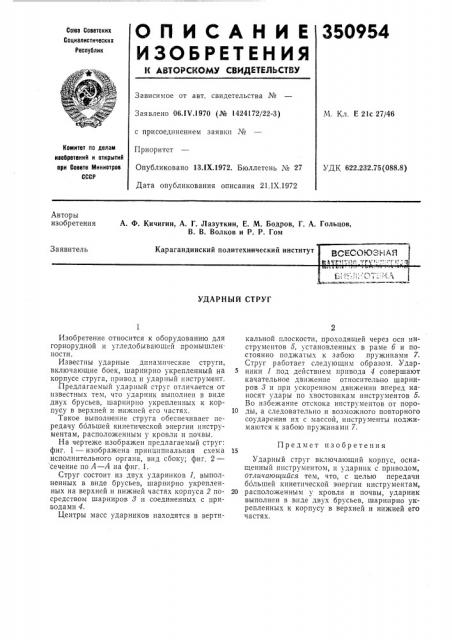

О П И С А Н И Е 350954
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06.IV.1970 (Л" 1424172/22-3) М. Кл. Е 21с 27/46 с присоединением заявки №
Комитет по делам иввбрвтвиий и открытий ври Совете Минивтров
СССР
Приоритет
Опубликовано 13.1Х.1972. Бюллетень № 27
Дата опубликования описания 21.IX.1972
УДК 622.232.75(088.8) Авторы изобретения
А. Ф. Кичигин, А. Г. Лазуткин, Е. М. Бодров, Г. А. Гольцов, В. В. Волков и P. P. Гом
Карагандинский политехнический институт
Заявитель
ВСЕСОЮЗНАЯ
УДАРНЫЙ СТРУГ
Изобретение относится к оборудованию для горнорудной и угледобывающей промышленности.
Известны ударные динамические струги, включающие боек, шарнирно укрепленный на корпусе струга, привод и ударный инструмент.
Предлагаемый ударный струг отличается от известных тем, что ударник выполнен в виде двух брусьев, шарнирно укрепленных к корпусу в верхней и нижней его частях.
Такое выполнение струга обеспечивает передачу ббльшей кинетической энергии инструментам, расположенным у кровли и почвы.
На чертеже изображен предлагаемый струг: фиг. 1 — изображена принципиальная схема исполнительного органа, вид сбоку; фиг. 2— сечение по А — А на фиг. 1.
Струг состоит из двух ударников 1, выполненных в виде брусьев, шарнирно укрепленных на верхней и нижней частях корпуса 2 посредством шарниров 8 и соединенных с приводами 4.
Центры масс ударников находятся в вертикальной плоскости, проходящей через оси инструментов 5, установленных в раме б и постоянно поджатых к забою пружинами 7.
Струг работает следующим образом. Ударники 1 под действием привода 4 совершают качательное движение относительно шарниров 8 и при ускоренном движении вперед наносят удары по хвостовикам инструментов 5.
Во избежание отскока инструментов от поро10 ды, а следовательно и возможного повторного соударения пх с массой, инструменты поджимаются к забою пружинами 7.
Предмет изобретения
Ударный струг включающий корпус, оснащенный инструментом, и ударник с приводом, отличаюигийся тем, что, с целью передачи ббльшей кинетической энергии инструментам, 20 расположенным у кровли и почвы, ударник выполнен в виде двух брусьев, шарнирно укрепленных к корпусу в верхней и нижней его частях.
350954
А-А
6 7
Фиг. 1
