Реферат

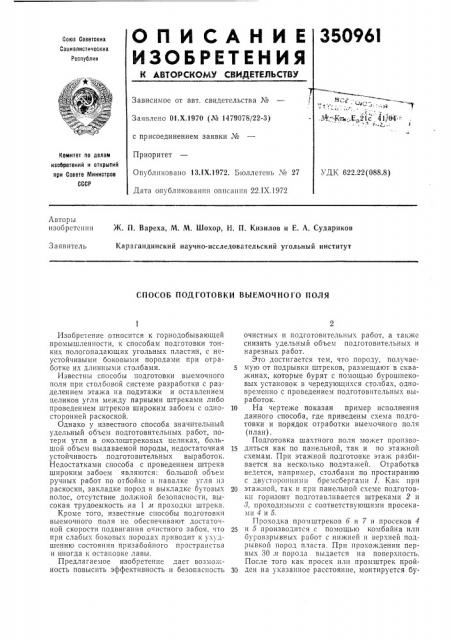

3509SI

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01.Х.1970 (Ы 1479078/22-3) с присоединением заявки №

Приоритет

Опубликовано 13.!Х.1972. Б1оллетень ¹ 27

Дата опубликования описания 22.IX.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 622.22(088.8) Авторы изобретения

Ж. П. Вареха, М. М. Шохор, H. П. Кизилов и Е. А. Судариков

Карагандинский научно-исследовательский угольный институт

Заявитель

СПОСОБ ПОДГОТОВКИ ВЫЕМОЧНОГО ПОЛЯ

Изобре1ение относится к горнодобывающей промышленности, к способам подготовки тонких пологопадающих угольных пластин, с неустойчивыми боковыми породами при отработке их длинными столбами.

Известны способы подготовки выемочного поля при столбовой системе разработки с разделением этажа на подэтажи и оставлением целиков угля между парными штреками либо проведением штреков широким забоем с односторонней раскоской.

Однако у известного способа значительный удельный объем подготовительных работ, потери угля в околоштрековых целиках, большой объем выдаваемой породы, недостаточная устойчивость подготовительных выработок.

Недостатками способа с проведением штрека широким забоем являются: большой объем ручных работ по отбойке и навалке угля нз раскоски, закладке пород и выкладке бутовых полос, отсутствие должной безопасности, высокая трудоемкость на 1 лт проходки штрека.

Кроме того, известные способы подготовки выемочного поля не обеспечивают достаточной скорости подвигания очистного забоя, что при слабых боковых породах приводит к ухудшению состояния призабойного пространства и иногда к остановке лавы.

Предлагаемое изобретение дает возможность повысить эффективность и безопасность очистнblx и подготовительных работ, а также снизить удельный объем подготовительных и нарезных работ.

Это достигается тем, что породу, получаемую от подрывки штреков, размещают в скважинах, которые бурят с помощью бурошнековых установок в чередующихся столбах, одновременно с проведением подготовительных выработок.

10 На чертеже показан пример исполнения данного способа, где приведены схема подготовки и порядок отработки выемочного поля (план).

Подготовка шахтного поля может произво15 диться как по панельной, так и по этажной схемам, При этажной подготовке этаж разбивается на несколько подэтажей. Отработка ведется, например, столбами по простиранию с двусторонними бремсберга»ll 1. Как прн

20 этажной, так и при панельной схеме подготовки горизонт подготавливается штреками 2 и

8, проходпмымп с соответствующими просеками4и5.

Проходка промштреков 6 и 7 и просеков 4

25 и 5 производится с помощью комбайна илн буровзрывных работ с нижней и верхней подрывкой пород пласта. Прн прохождении первых 30 лт порода выдается на поверхность.

После того как просек или промштрек пройзо ден на указанное расстояние, монтируется бу350961

Предмет изобретения

I

1 I

Ч (5

1 з

I

1

- 1 1

g5 ч- I I

Составитель В. Ленин

Текред Л. Куклина

Корректор Е. Зимина

Редактор Л. Лаврова

Заказ 3030/11 Изд. № 1280 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений п открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 рошнековая 8 и закладочная установки. Выемка угля установкой производится скважинами по одну сторону от промштрека. В дальнейшем отбитая порода, полученная от проходки промштреков породопогрузочной машиной или комбайном 9 грузится на перегружатель 10, который загружает породу в дробилку 11.

После дробления порода с помощью конвейера 12 загружается в питатель 18, а оттуда с помощью сжатого воздуха по трубопроводу 14 (закладочный стан) подается в закладываемую скважину, полученную в процессе бурошпаковой выемки. По мере необходимости закладывающий став наращивается либо сокращается. Одновременно с подготовкой выемочного поля извлекается уголь из каждого четного с помощью бурошнековой установки.

По мере выемки скважин в столбе в промштреке настилается конвейер для выдачи угля, который используется затем и при отработке лавами. По окончании проходки промштреков на половину длины бремсбергового поля на границе его проходятся разрезные печи 15, соединяющие просеки и промштреки

4, б и 5, 7. От этих печей производится очистная выемка лавами 1б в направлении к бремсбергу. После нарезки печей подготовительные работы и бурошнековая выемка ведутся во второй половине бремсбергового поля.

Вслед за подвиганием лавы просеки 4, 5 и

5 промштреки б, 7 погашаются.

Применение данного способа обеспечивает добычу угля в период подготовки поля, устойчивость штреков, высокую скорость подвигания лав, устранение выдачи породы, получен10 ной от подрывки штреков, на поверхность и снижения затрат на подготовку выемочного поля.

Способ подготовки выемочного поля при отработке тонких пологопадающих угольных пластов длинными столбами с извлечением их очистными комплексами и бурошнековыми

20 установками, отличающийся тем, что, с целью повышения эффективности и безопасности подготовительных и очистных работ, породу от подрывки штреков подают в скважины, которые бурят в чередующихся столбах одновре25 менно с проведением подготовительных выработок.
