Маховик с управляемым моментом инерции

Маховик с управляемым моментом инерции

Иллюстрации

Показать все

Реферат

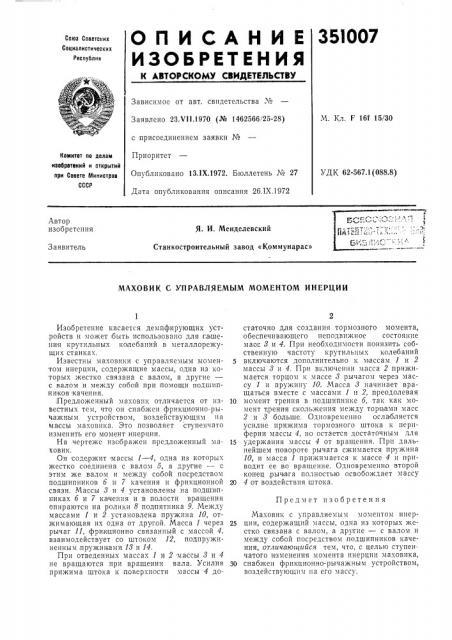

О П И С А Н И Е 351007

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. F 16f 15/30

Заявлено 23.Ч11.1970 (№ 1462566 25-28) с присоединением заявки ¹

Приоритет

Опубликовано 13.1Х.1972. Бюллетень ¹ 27

Дата опубликования описания 26.IX.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-567.1(088.8) Автор изобретения

Я. И. Менделевский

Станкостроительный завод «Ком мунарас»

Заявитель

МАХОВИК С УПРАВЛЯЕМЫМ МОМЕНТОМ ИНЕРЦИИ

Предмет изобретения

Изобретение касается демпфирующих уст.ройств и может быть использовано для гашения крутильных колебаний в металлорежущих станках.

Известны маховики с управляемым моментом инерции, содержащие массы, одна из которых жестко связана с валом, а другие— с валом и между сооой при помощи подшипников качения. ,Предложенный ма iOBHI< отличается от известных тем, что он снабжен фрикционпо-рычажным устройством, воздействующим на массы маховика. Это позволяет ступенчато изменить его момент инерции.

На чертеже изображен предложенный маховик.

Он содержит массы 1 — 4, одна из которых жестко соединена с валом 5, а дру гие — с этим же валом и между собой посредством подшипников б и 7 качения и фрикционной связи. Массы 8 и 4 установлены на подшипниках б и 7 качения и в полости вращения опираются на ролики 8 подпятника 9. Между массами 1 и 2 установлена пружина 10, отжимающая их одна от другой. Масса 1. через рычаг 11, фрик ционно связанный с массой 4, взаимодействует со штоком 12, подпружиненным пружинами 18 и 14.

При отведенных массах 1 и 2 массы 8 и 4 не вращаются при вращении вала. Усилия прижима штока к поверхности массы 4 достаточно для создания тормозного момента, обеспечивающего неподвижное состояние масс 8 и 4. При необходимости понизить собственную частоту крутильных колебаний

5 включаются дополнительно к массам 1 и 2 массы 8 и 4. При включении масса 2 прижимается торцом к массе 8 рычагом через массу 1 и пружину 10. Масса 8 начинает вращаться вместе с массами 1 и 2, преодолевая

10 момент трения в подшипнике б, так как момент трения скольжения между торцами масс

2 и 8 больше. Одновременно осла бляется усилие прижима тормозного штока к периферии массы 4, но остается достаточным для

15 удержания массы 4 от вращения. При дальнейшем повороте рычага сжимается пружина

10, и масса 1 прижимается к массе 4 и приводит ее во вращение. Одновременно второй конец,рыча га полностью освобождает массу

20 4 от воздействия штока.

Маховик с управляемым моментом инер25 ции, содержащий массы, одна из которых жестко связана с валом, а другие — с валом и между собой посредством, подшипников качения, отличаюцайся тем, что, с целью ступен. чатото изменения момента инерции маховика, 30 снабжен фрнкционно-рычажным устройством, воздействующим на его массу.

351007

Составитель Е. Андреенкова

Техред Т. Ускова

Корректор Т. Китаевй

Редактор Т. Шагова

Типография, пр. Сапунова, 2

Заказ 3326/4 Изд. № 1337 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
