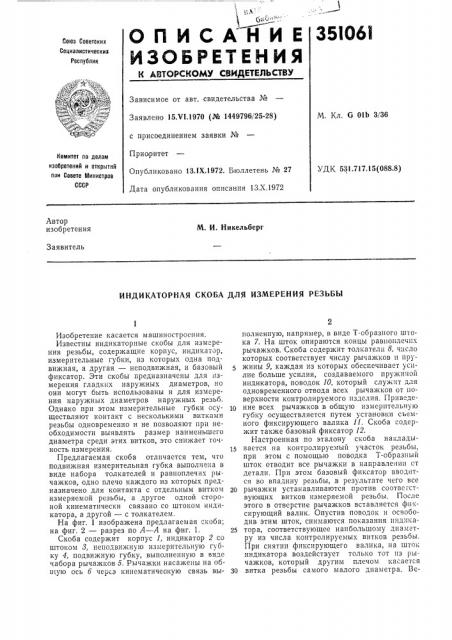

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

35IO6l

Союз Советских

Социалистических

Республик

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.VI.1970 (№ 1449796/25-28) с присоединением заявки №

Приоритет

Опубликовано 13.1Х.1972. Бюллетень № 27

Дата опубликования описания 13.Х.1972

М. Кл. G 01Ь 3/36

Комитет по делам изобретений и открытий пои Совете Министров

СССР

УДК 531 717.15(088.8) Автор изобретения

М. И. Никельберг

Заявитель

ИНДИКАТОРНАЯ СКОБА ДЛЯ ИЗМЕРЕНИЯ РЕЗЬБЫ

Изобретение касается машиностроения.

Известны индикаторные скобы для измерения резьбы, содержащие корпус, индикатор, измерительные губки, из которых одна подвижная, а другая — неподвижная, и базовый фиксатор. Эти скобы предназначены для измерения гладких наружных диаметров, но они могут быть использованы и для измерения наружных диаметров наружных резьб.

Однако при этом измерительные губки осуществляют контакт с несколькими витками резьбы одновременно и не позволяют при необходимости выявлять размер наименьшего диаметра среди этих витков, это снижает точность измерения.

Предлагаемая скоба отличается тем, что подвижная измерительная губка выполи на в виде набора толкателей и равноплечих рычажков, одно плечо каждого из которых предназначено для контакта с отдельным витком измеряемой резьбы, а другое одной стороной кинематически связано со штоком индикатора, а другой — с толкателем.

На фиг. 1 изображена предлагаемая скоба; на фиг. 2 — разрез по А — А на фиг. 1.

Скоба содержит корпус 1, индикатор 2 со штоком 8, неподвижну.ю измерительную губку 4, подвижную губку, выполненную в виде чабора рычажков 5. Рычажки насажены на общую ось 6 через кинематичеокую связь выполненную, например, в виде Т-образного штока 7. На шток опираются концы равноплечпх рычажков. Скоба содержит толкатели 8, число которых соответствует числу рычажков и пружины 9, каждая из которых обеспечивает усилие больше усилия, создаваемого пружиной индикатора, поводок 10, который служит для одновременного отвода всех рычажков от поверхности контролируемого изделия. Приведе10 ние всех рычажков в общую измерительную губку осуществляется путем установки сьемного фиксирующего валика 11. Скоба содержит также базовый фиксатор 12.

Настроенная по эталону скоба накладыт5 вается на контролируемый участок резьбы, при этом с помощью поводка Т-образньш шток отводит все рычажки в направлении ст детали. При этом базовый фиксатор вводится во впадину резьбы, .в результате чего все

20 рычажки устанавливаются против соотвс гствующих витков измеряемой резьбы. После этого в отверстие рычажков вставляется фиксирующий валик. Опустив поводок и освободив этим шток, снимаются показания индика25 тора, соответствующее напбольшому диаметру из числа контролируемых витков резьбы.

При снятии фиксирующего валика, на шток индикатора воздействует только тот из рычажков, KOTOpbIH

30 витка резьбы самого малого диаметра. Ве351061

А А

Составитель Б. Мухин

Техред Е. Борисова

Корректоры: Т. Бабакина и Г. Агаян

Редактор Т. Шагова

Заказ 3512/17 Изд № 1428 Тираж 406 Подписное

Ц14ИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС

Москва, 7К-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2 личина отклонения фиксируется по индикатору. Применительно к конкретному изделию к скобе прилагается специальная таблица допустимых предельных отклонений резьбы. Предложенной скобой можно контролировать и средний диаметр резьбы, для чего следует изменить набор рычажков соответственно среднему диаметру контролируемой, резьбы.

Предмет изобретения

Индикаторная скоба для измерения резьбы, содержащая корпус, индикатор, измерительные губки, из которых одна .подвижная, а другая — неподвижная, базовый фиксатор, отличающаяся тем, что, с целью повышения точности измерения, подвижная губка выпол5 непа в виде набора толкателей и соответствующего им числа равноплечих рычажков, одно плечо каждого из которых предназначено для контакта с отдельным витком измеряемой резьбы, а другое одной стороной кинематичеlo ски связано со штоком индикатора, а другой — с толкателем.
