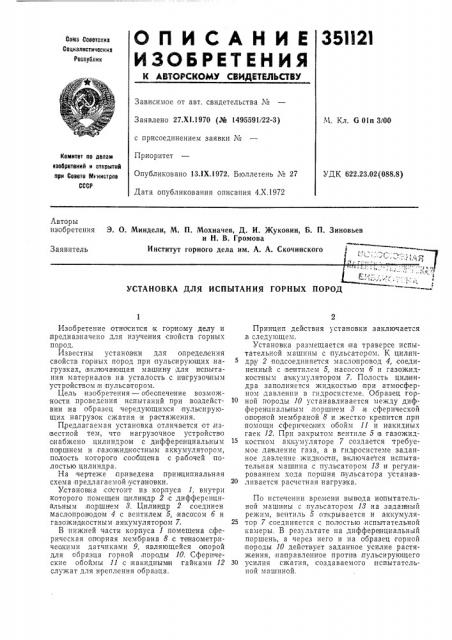

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

35И23

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27.Х1.1970 (Эй 1495591/22-3) с присоединением заявки №

Приоритет

Опубликовано 13.1Х.1972. Бюллетень ¹ 27

Дата опубликования описания 4.Х.1972

М. Кл. G OIn 3/00

Комитет по делам иаобретеииЯ и открытиЯ при Соеете М иистрое

СССР

УДК 622.23.02 (088.8) Авторы изобретения

Э. О. Миндели, М. П. Мохначев, Д. И. )Куковин, Б. П. Зиновьев и Н. В. Громова

Институт горного дела им. А. А. Скочинского

Заявитель

Ф

УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ГОРНЫХ ПОРОД

Изобретение относипся к говоркому делу и предназначено для изуче1ния свойств горных пород.

Известны установки для определения свойств гарных пород при пульсирующих нагрузках, включающая машину для испытания материалов на усталость с нагрузоч ным устройством m пульсатором.

Цель изобретения — обеспечение возможности проведения испытаний при воздействии на образец чередующихся пуль сирующих нагрузок сжатия и растяжения.

Предлагаемая установка отличается от из вестной тем, что нагрузочное устройство снабжено цилиндром с дифференциальным по ршнем и газ ожидкостным аккумулятором, полость которого сообщена с рабочей полостью цилиндра.

На чертеже приведена принципиальная схема предлагаемой установки, Установ ка со стоит из корпуса 1, внутри которого помещен цилиндр 2 с дифференциальным поршнем 8. Цили ндр 2 соединен маслопров одом 4 с вентилем 5, насосом б и газожидкостным аккумулятором 7.

В нижней части корпуса 1 помещена сферическая опкхрная мембрана 8 с те|изометрическими датчиками 9, являющейся опорой для ооразца .горной, породы 10. Сферические обоймы П с .накидным и .гайками 12 служат для крепления образца.

Принцип действия установки заключается в следую.щем.

Установка размещается на траверсе испытательной машины с пульсатором. К цилиндр у 2 подсоединяется маслопровод 4, соединенный с вентилем 5, насосом б и газожидкостным аккумулятором 7. Полость цил индра заполняется жидкостью при атмосферном давлении в гидросистеме. Образец т орной породы 10 устанавливается между дифференциальным,поршнем 8 и сферической опор ной мембраной 8 и жестко крепится при помощи сферических о бойм 11 и накидных гаек 12. При закрытом вентиле 5 is газожидкостном аккумуляторе 7 создается требуемое давление газа, а в гидросистеме заданное давление жидкости, включается испытательная машина с пульсатором И и регулированием хода поршня пульсатора у!станав20 ливается расчетная нагрузка.

По истечении времени вывода испытательной машины с пульсатором 18 на задаточный режим, вентиль 5 опкрывается и аккумуля25 тор 7 соединяется с полостью .испытательной камеры. В результате на дифференциальный поршень, а через него и на образец горной породы 10 действует заданное усилие растяжения, направленное проти в .пульсирующего

Зо усилия сжатия, создаваемого испытательной машиной.

351121

Предмет изобретения

Составитель Б. Александров

Техред Л. Богданова Корректор Л. Царькова

Редактор Л. Лаврова

Заказ 3343/13 Изд. № 1353 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В таком повторно- или з накопеременном режиме нагруже ния происходит испытание образца горной пор оды.

Для предотвращения раз рушения образца во время вывода испытательной машины в установив шейся режим, в установке предусмотрено уменьшение действующего .на образец усилия минимум в 4 раза по сравнению с действующими в машине усилиями путем;перекрывания вентиля 5 и созда ния замкнутой,полостями между цилиндром 2 и дифференциальным пор шнем 3. В результате основная часть развиваемого при этом усилия воспринимается,корпусом 1.

Установка для испытания гориных пород при,пульсирующих нагрузках, включающая машину для иапытания материалов на усталость с нагрузоч ным устройством m пульсато ром, отличающаяся тем, что, с целью обес,печения возможности проведения испытаний при воздействии на образец знакопеременных нагрузок, нагрузочное устройство снабжено цили ндром с дифференциальным поршнем и газожидкост1ным аикумулятором, полость которого сообщена с рабочей полостью цилиндра.
