Электрический аккумулятор

Электрический аккумулятор

Иллюстрации

Показать все

Реферат

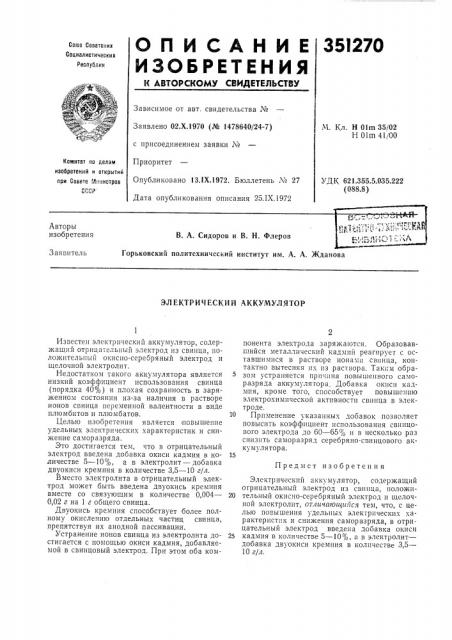

35I270

ОllИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со па Советских

Социалистических

Республик +ф

4б

Зависимое от авт. свидетельства № у "

Комитет по делам иаобретений и открытий при Совете Министров

СССР

М. Кл. Н Olm 35/02

Н 01m 41/00

Заявлено 02.Х.1970 (Л" 1478640/24-7) с присоединением заявки №

Приоритет

Опубликовано 13.!Х.1972. Бюллетень ¹ 27

Дата опубликования описания 25.IX.1972

УДК 621.355.5.035.222 (088.8) Авторы изобретения

В. А. Сидоров и В. Н. Флеров

Горьковский политехнический институт им. A. A. Жданова

Заявитель

ЭЛ ЕКТРИ Ч ЕСКИ Й АККУМУЛЯТОР

Предмет изобретения

Известен электрический аккумулятор, содержащий отрицательный электрод из свинца, положительный окисно-серебряный электрод и щелочной электролит.

Недостатком такого аккумулятора является низкий коэффициент использования свинца (порядка 40%) и плохая сохранность в заряженном состоянии из-за наличия в растворе ионов свинца переменной валентности в виде плюмбитов и плюмбатов.

Целью изобретения является повышение удельных электрических характеристик и снижение саморазряда.

Это достигается тем, что в отрицательный электрод введена добавка окиси кадмия в «о,личестве 5 — 10Я>, а в электролит — добавка двуокиси кремния в количестве 3,5 — 10 г/л.

Вместо электролита в отрицательный электрод может быть введена двуокись кремния вместе со связующим в количестве 0,004—

0,02 г на 1 г общего свинца.

Двуокись кремния способствует более полному окислению отдельных частиц свинца, препятствуя их анодной пассивации.

Устранение ионов свинца из электролита достигается с помощью окиси кадмия, добавляемой в свинцовый электрод. При этом ооа компонента электрода заряжаются. Образовавшийся металлический кадмпй реагирует с оставшимися в растворе понамп свинца, контактно вытесняя их пз раствора. Таким образом устраняется при-шна повышенного саморазряда аккумулятора. Добавка окиси кадмия, кроме того, способствует повышенно электрохимпческой активности свинца в электроде.

10 Применение указанных добавок позволяет повысить коэффициент использования свинцового электрода до б0 — 65 р и В раз снизить саморазряд серебряно-свинцового аккумулятора.

Электрический аккумулятор, содержащий отрицательный электрод из свинца, положи20 тельньш окисно-серебряный электрод и щелочной электролит, отличающийся тем, что, с целью повышения удельных электрических характеристик и снижения саморазряда, в отри. цательный электрод введена добавка окиси

25 кадмия в количестве 5 — 10%, а в электролит— добавка двуокиси кремния в количестве 3,5—

10 г/л.
