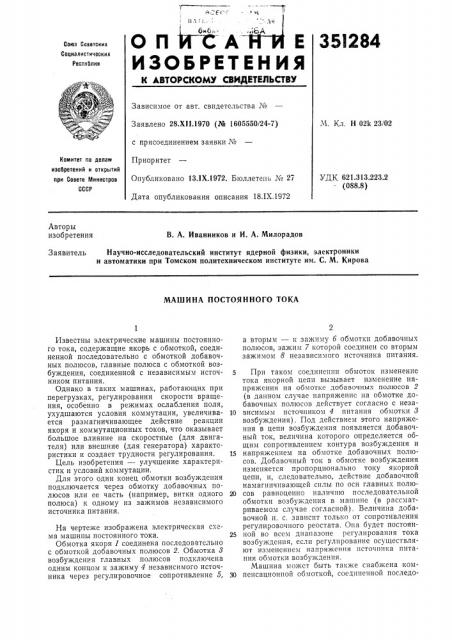

((° с)А

О П А Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Рвсптблин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 28.Х11.1970 (№ 1605550/24-7) с присоединением заявки №

Приоритет

Опубликовано 13.1Х 1972. Бюллетень ¹ 27

Дата опубликования описания 18.IX.1972

М. Кл. Н 02k 23/02

Комитет по делам изобретений и открмтий при Совете Министров

СССР

УДК 621.313.223.2 (088.8) Авторы изобретения

В. А. Иванников и И. А. Милорадов

Заявитель Научно-исследовательский институт ядерной физики, электроники и автоматики при Томском политехническом институте им. С. М. Кирова

МАШИНА ПОСТОЯННОГО ТОКА

Известны электрические машины постоянного тока, содержащие якорь с обмоткой, соединенной последовательно с обмоткой добавочных полюсов, главные полюса с обмоткой возбуждения, соединенной с независимым источником питания.

Однако в таких машинах, работающих при перегрузках, регулировании скорости вращения, особенно в режимах ослабления поля, ухудшаются условия коммутации, увеличивается размагничивающее действие реакции якоря и коммутационных токов, что оказывает большое влияние на скоростные (для двигателя) или внешние (для генератора) характеристики и создает трудности регулирования.

Цель изобретения — улучшение характеристик и условий коммутации.

Для этого один конец обмотки возбуждения подключается через обмотку добавочных полюсов или ее часть (например, витки одного полюса) к одному из зажимов независимого источника питания.

На чертеже изображена электрическая схема машины постоянного тока.

Обмотка якоря 1 соединена последовательно с обмоткой добавочных полюсов 2. Обмотка 8 возбуждения главных полюсов подключена одним концом к зажиму 4 независимого источника через регулировочное сопротивление 5, а вторым — к зажиму 6 обмотки добавочных полюсов, зажим 7 которой соединен со вторым зажимом 8 независимого источника питания.

5 При таком соединенпи обмоток изменение тока якорной цепи вызывает изменение напряжения на обмотке добавочных полюсов 2 (в данном случае напряжение на обмотке добавочных полюсов действует согласно с неза10 висимым источником 4 питания обмотки 8 возбуждения). Под действием этого напряжения в цепи возбуждения появляется добавочный ток, величина которого определяется оощим сопротивлением контура возбуждения и

15 напряжением на обмотке добавочных полюсов. Добавочный ток в обмотке возбуждения изменяется пропорционально току якорной цепи, и, следовательно, действие добавочной намагничивающей силы по оси главных полю20 сов равноценно наличию последовательной обмотки возбуждения в машине (в рассматриваемом случае согласной). Величина добавочной н. с. зависит только от сопротивления регулировочного реостата. Опа будет постоян25 ной во всем диапазоне регулирования тока возбуждения, если регулирование осуществляют изменением напряжения источника питания обмотки возбуждения.

Машина может быть также снабжена ком30 пенсацнонной обмоткой, соединенной последо351284

Предмет изобретения

Составитель А. Трепутнева

Редактор А. Купрякова Техред E. Борисова Корректоры: Е. Давыдкина и M. Коробова

Заказ 3013/13 Изд. № 1272 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вательно с обмоткой добавочных полюсов. В этом случае один конец обмотки возбуждения может быть подключен к зажиму независимого источника питания через компенсационную обмотку.

При р евер сировании необходимо менять местами концы обмотки возбуждения и независимого источника, присоединенные к зажимам б, 7 обмотки добавочных полюсов.

Подобная схема соединения обмоток может быть выполнена в машине с параллельным возбуждением.

Машина постоянного тока, содержащая якорь с обмоткой, соединенной последователь5 но с обмоткой добавочных полюсов, и главные полюса с обмоткой возбуждения, один конец которой подключен к независимому источнику питания, отличающаяся тем, что, с целью улучшения характеристик и условий

10 коммутации, второй конец обмотки возбуждения соединен с одним из концов обмотки добавочных полюсов, второй конец которой подключен к зажиму независимого источника питания.
