Реферат

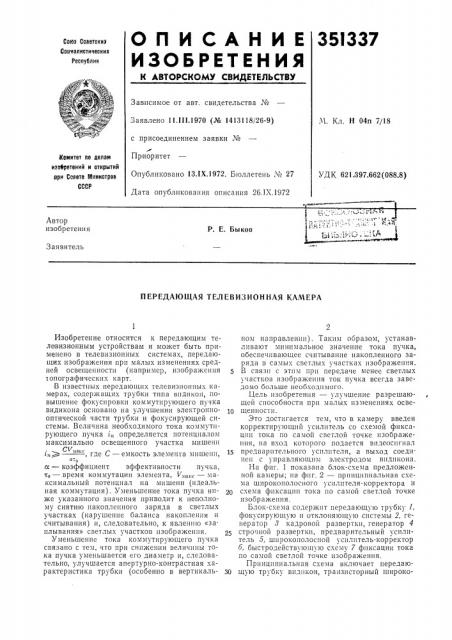

35l337

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 11.111.1970 (Эй 1413118i26-9) с присоединением заявки М

Приоритет

Опубликовано 13.!Х.1972. Бюллетень М 27

Дата опубликования описания 26.1Х.1972

М. Кл. H 04n 7/18

Комитет по делам изоеретеиий и открытий при Совете Министров

СССР

УДК 621Д97.662(088.8) Автор изобретения

Р. E. Быков

Заявитель

ПЕРЕДАЮЩАЯ ТЕЛЕВИЗИОННАЯ КАМЕРА

Изобретение относится к передающим телевизионным устройствам и может быть применено в телевизионных системах, передающих изображения при малых изменениях средней освещенности (например, изображения топографических карт.

В известных передающих телевизионных камерах, содержащих трубки типа впдикон, повышение фокусировки коммутирующего пучка видикона основано на улучшении электроннооптической части трубки и фокусирующей системы. Величина необходимого тока коммутирующего пучка „определяется потенциалом максимально освещенного участка мишени ) "", где С вЂ” емкость элемента мишени, а-. э а — коэффициент эффективности пучка, тэ — время коммутации элемента, V, — максимальный потенциал на мишени (идеальная коммутация). Уменьшение тока пучка ниже указанного значения приводит к неполному снятию накопленного заряда в светлых участках (нарушение баланса накопления и считывания) и, следовательно, к явлению «заплывания» светлых участков изображения.

Уменьшение тока коммутирующего пучка связано с тем, что при снижении величины То ка пучка уменьшается его диаметр и, следовательно, улучшается апертурно-контрастная характеристика трубки (особенно в вертикальном направлении). Таким образом, устанавливают минимальное значение тока пучка, обеспечивающее считывание накопленного заряда в самых светлых участках изображения.

В связи с этим прп передаче менее светлых участков изображения ток пучка всегда заведомо больше необходимого.

Цель изобретения — улучшение разрешающей способности прп малых изменениях осве1р щенности.

Это достигается тем, что в камеру введен корректирующий усилитель со схемой фиксации тока по самой светлой точке изображения, на вход которого подается видеосигнал т5 предварительного усилителя, а выход соеди нен с управляющим электродом видикона.

На фпг. 1 показана блок-схема предложенной камеры; на фиг. 2 — принципиальная схема широкополосного усилителя-корректора и схема фиксации тока по самой светлой точке изображения.

Блок-схема содержит передающую трубку 1, фокусирующую и отклоняющую системы 2, генератор 8 кадровой развертки, генератор 4

25 строчной развертки, предварительный усилитель 5, широкополосной усилитель-корректор

5, быстродействуюгцую схему 7 фиксации тока по самой светлой точке изображения, Принципиальная схема включает передаюЗр щую трубку видпкон, транзисторныи широко351337 полосный усилитель на трех каскадах 8, 9, 1О и выходные каскады 11, 12, 13, 14, работающие на быстродействующую схему фиксации по самой светлой точке изображения, выполненную на диоде 15, резисторе 1б и конденсаторе 17. крамера работает следующим образом.

Минимальное значение тока коммутирующего пучка, обеспечивающее считывание потенциального рельефа в самых светлых участках изображения, устанавливается потенциометром 18 (фиг. 2), регулирующим постоянное отрицательное напряжение, подаваемое на управляющий электрод видикона (контролируется как обычно по отсутствию заплывания в светлых участках изображения). Сигнал с выхода видикона усиливается предварительным усилителем 5 и поступает на вход усилителякорректора б, где усиливается широкополосшям усилителем. С выхода усилителя-корректора б видеосигнал подается на быстродействующую схему 7 фиксации тока по самой светлой точке изображения и далее на управляющий электрод видикона, что обеспечивает увеличение отрицательного напряжения на управляющем электроде при передаче «серых» и

«темных» участков изображения, а следовательно, уменьшение тока ком мутпру ющего пучка при передаче этих участков.

Регулировкой коэффициента усиления потенциометра 19 добиваются максимального усиления усилителя, при котором величина тока пучка в «темных» участках еще достаточна для считывания потенциального рельефа

5 (контролируется по отсутствию заплывания в темных участках изображения), В этих условиях возможно получение минимально необходимого тока пучка во всех участках изображения и, следовательно, минимального диаметра

1О коммутирующего пучка для каждого участка изображения. Благодаря этому улучшается апертурно-частотная характеристика камеры, особенно при передаче «темных» и «серых» участков.

Предмет изобретения

Передающая телевизионная камера, содержащая трубку типа видикон с отклоняющими и фокусирующими системами, генератор разверток, предварительный усилитель, сигнал с выхода которого через цепь коррекции величины тока видикона подан на его управляющий электрод, отлича ощаяся тем, что, с целью у лучшення разрешающей способности прн малых изменениях освещенности, в цепь коррекции величины тока видикона между выходом предварительного усилителя и управляющим электродом видикона включен корректирующий усилитель со схемой фиксации тока

30 по самой светлой точке изображения.

351337!

I ! ! ! ! ! !

Составитечь Г. Капитонова

Техред Л. Богданова Корректор Е. Миронова

Редактор Т. Рыбалова

Типография, пр. Сапунова, 2

Заказ 3015)12 Изд. № 1277 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5
