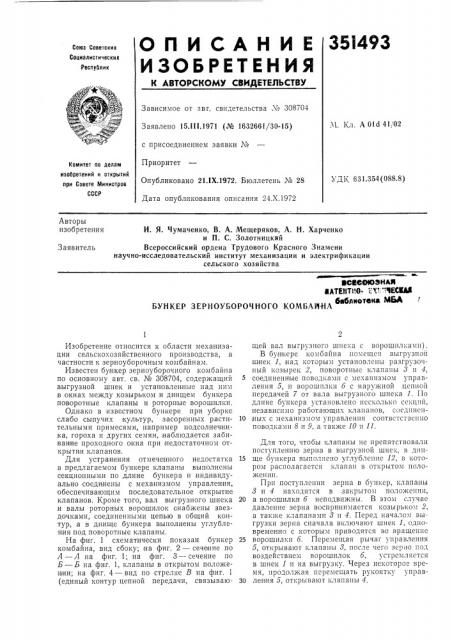

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от пвг. свидетельства № 308704

Заявлено 15.III.1971 (Ko 1632661/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 21 IX.1972. Бюллетень № 28

Дата опубликования описания 24.Х.1972

Кл, А 01d 41, 02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631.354(088.8) Авторы изобретения

И. Я. Чумаченко, В. А. Мещеряков, А. Н. Харченко и П. С. Золотницкий

Всероссийский ордена Трудового Красного Знамени научно-исследовательский институт механизации и электрификации сельского хозяйства

Заявитель

° ФВСОЮЗНЛ1Е

ИЛТЕИТИО- с Хт.: - ЧЕСИМ баблнотекя MBA

БУНКЕР ЗЕРНОУБОРОЧНОГО КОМБАЙНА

Изобретение относится к области механизации сельскохозяйственного производства, в частности к зерноуборочным комбайнам.

Известен бу нкер зерноуборочного комбайна по основному авт. св. № 308704, содержащий выгрузной шнек и установленные над ним в окнах между козырьком и днищем бункера поворотные клапаны и роторные ворошилки.

Однако в известном бункере при уборке слабо сыпучих культур, засоренных растительными примесями, например подсолнечника, гороха и других семян,:наблюдается забиван ие проходного окна при недостаточном открытии клапанов.

Для устранения отмеченного недостатка в предлагаемом бункере клапаны выполнены секционными по длине бункера и индивидуально соединены с механизмом управления, обеспечивающим последовательное открытие клапанов. Кроме того, вал выгрузного шнека и валы роторных ворошилок снабжены звездочками, соединенными цепью в общий контур, а в днище бункера выполнены углубления под поворотные клапаны.

На фиг. 1 схематически показан бункер комбайна, вид сбоку; на фиг, 2 — сечение по

А — А на фиг. 1; на фиг. 3-- сечение по

Б — Б на фиг. 1, клапаны в открытом положении; на фиг. 4 — вид по стрелке В на фиг. 1 (единый контур цепной передачи, связывающей вал выгрузного шнека с ворошплкамп).

В бункере комбайна помещен выгрузной шнек 1, над которым установлены разгрузочный козырек 2, поворотные клапаны 8 и 4, 5 соединенные поводками с механизмом управления 5, и ворошилкп 6 с наружной цепной передачей 7 от вала выгрузного шнека 1. По длине омнкера ) cTBHQB;IcH0 несколько се1 .цип, независимо работающих клапанов, сосдинсн10 ных с механизмом управлеш1я соответственно поводками Я и 9, а также 10 и 11.

Для того, чтобы клапаны не препятствовали поступлению зерна в выгрузной шнек, в днп15 ще оункера выполнено углубление 12, в котором располагается клапан в открытом положении.

При поступлении зерна в бункер, клапаны

8 и 4 находятся в закрытом положении, 20 а ворошилки б неподвижны. В этом случае давление зерна воспригп1мастся козырьком 2, а также клапанами 8 и 4. Перед началом выгрузки зерна сначала включают шнек 1, одновреме нно с которым приводятся во вращение

25 ворошилки б. Перемещая рычаг управления

5, открывают клапаны 8, после чего зерно под воздействием ворошилок 6, устремляется в шнек 1 и на выгрузку. Через некоторое время, продолжая перемещать рукоятку управЗО лен ия 5, открывают клапаны 4.

351493

Предмет изобретения

Bud В

1 г1

Фиг. 2

Фиг. 4

Фиг. 8

Состав ител ь А. Королев

Техрсд А. Камышникова

Корректор Е, Михеева

Редактор В. Левятов

Заказ 3569, 1О Изд. № 1454 Тираж 406 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2

После завершения выгрузки зерна останавливают шнек и ворошилки. При помощи рукоятки управления б, последовательно воздействуя на поводки 8 и 9, а затем на поводки 10 и 11, переводят клапаны в закрытое положeíèå.

1. Бункер зерноуборочного комбайна по авт. св. u¹ 308704, отличающийся тем, что, с целью обеспечения дифференцированной подачи зер на по длине выгрузного шнека, поворотные клапаны выполнены из отдельных секций.

2. Бункер по п. 1, отличающийся тем, что каждая из секций снабжена индивидуальным

5 механизмом управления.

3. Бункер по п. 1, отличающийся тем, что на валах роторных ворошилок .и шнека установлены звездочки,,соединенные цепью в общий контур.

10 4. Бункер по п. 1, отличающийся тем, что в днище бункера имеются углубления под поворотные клапаны.
