Реферат



35(593

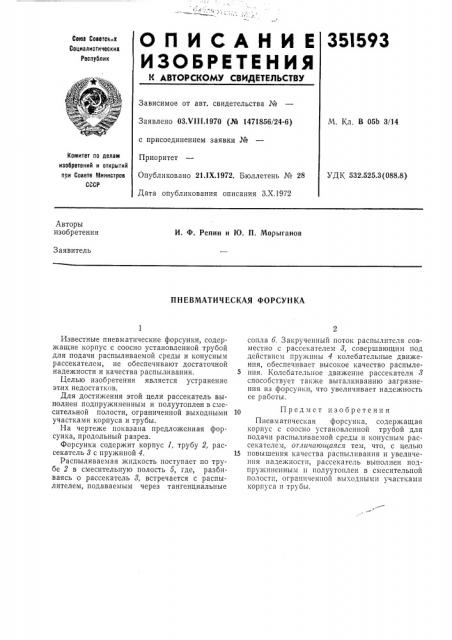

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советск, х

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗХ1П.1970 (№ 1471856/24-6) с присоединением заявки №

Приоритет

Опубликовано 21.1Х.1972. Бюллетень № 28

Дата опубликования описания З.Х.1972

М. Кл. В 05b 3/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 532.525.3(088.8) Авторы изобретения

И. Ф. Репин и Ю. П. Морыганов

Заявитель

ПНЕВМАТИЧЕСКАЯ ФОРСУНКА

Известные пневматические форсунки, содержащие корпус с соосно установленной трубой для подачи распыливаемой среды и конусным рассекателем, не обеспечивают достаточной надежности и качества распыливания.

Целью изобретения является устранение этих недостатков.

Для достижения этой цели рассекатель выполнен подпружиненным и полуутоплен в смесительной полости, ограниченной выходными участками корпуса и трубы.

На чертеже показана предложенная форсунка, продольный разрез.

Форсунка содержит корпус 1, трубу 2, рассекатель 8 с пружиной 4.

Распыливаемая жидкость поступает по трубе 2 в смесительную полость 5, где, разбиваясь о рассекатель 8, встречается с распылителем, подаваемым через тангенциальные сопла 6. Закрученный поток распылителя совместно с рассекателем 8, совершающим под действием пружины 4 колебательные движения, обеспечивает высокое качество распыле5 ния. Колеб" òåëüíîå движение рассекателя 8 способствует также выталкиванию загрязнения из форсункн, что увеличивает надежность ее работы.

Предмет изобретения

Пневматическая форсунка, содержащая корпус с соосно установленной трубой для подачи распыливаемой среды и конусным рассекателем, отличающаяся тем, что, с целью повышения качества распыливания и увеличения надежности, рассекатель выполнен подпружиненным и полуутоплен в смесительной полости, ограниченной выходными участками корпуса и трубы.

351593

Редактор И. Вирко

Заказ 3210/7 Изд. М 1301 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Н. Колесникова

Техред Л. Богданова

Корректоры: Л. Корогод и А. Николаева
