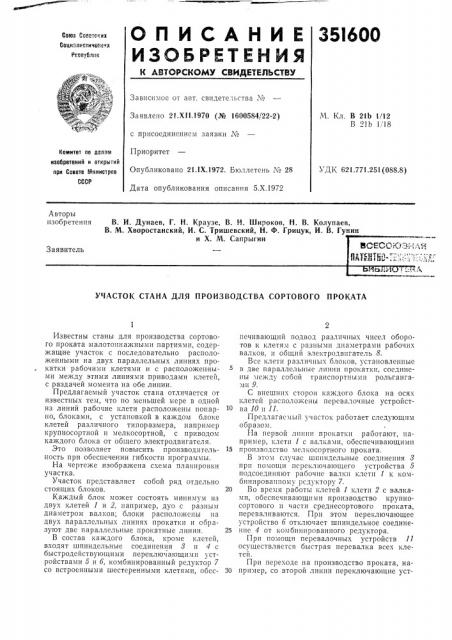

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

35I600

Со|оз Советских

Социзпистических

Республик

Зависимое от авт. свидетельства «¹

М. Кл. В 21Ь 1/12

В 211> I, 18

Заявлено 21.Õ11,1970 (№ 1600584/22-2) с присоединением заявки ¹

Приоритет

Комитет по делзм изобретений и открытий при Совете Мииистров

СССР

УДК 621.771.251(088.8) Опубликовано 21.1Х.1972. Бюллетень ¹ 28

Дата опубликования описания 5.Х.1972

Авторы изобретения

В. И. Дунаев, Г. Н. Краузе, В. И. Широков, Н. В. Колупаев, В. М. Хворостаиский, И. С. Тришевский, Н. Ф. Грицук, И. В. Гунин и Х. М. Сапрыгии

Заявитель.ь !» «.А.

УЧАСТОК СТАНА ДЛЯ ПРОИЗВОДСТВА СОРТОВОГО ПРОКАТА

Известны станы для производства сортового проката малотоннажными партиями, содер>кащие участок с последовательно расположенными на двух параллельных линиях прокатки рабочими клетями и с расположенными между этими линиями приводами клетей, с раздачей момента на обе линии.

Предлагаемый участок стана отличается от известных тем, что по меньшей мере в одной из линий рабочие клети расположены попарно, блоками, с установкой в каждом блоке клетей различного типоразмера, например крупносортной и мелкосортной, с приводом каждого блока от общего электродвигателя.

Это позволяет повысить производительность при обеспечении гибкости программы.

На чертеже изображена схема планировки участка.

Участок представляет собой ряд отдельно стоящих блоков.

Каждый блок может состоять минимум из двух клетей 1 и 2, например, дуо с разным диаметром валков; блоки располо>кены на двух параллельных линиях прокатки и образуют две параллельные прокатные линии.

В состав каждого блока, кроме клетей, входят шпиндельные соединения 8 и 4 с быстродействующими переключающими устройствами 5 и б, комбинированный редуктор 7 со встроенными шестеренньп|и клетями, обеспечивающий подвод разлпч чисел оборотов к клетям с разными диаметрами рабочих валков, и общий электродвигатель 8.

Все клети различных блоков, установленные в две параллельные линии прокатки, соед||шены между собой транспортными рольгангами 9.

С внешних сторон каждого блока на осях клетей располо?|овны перевалочные устройст

10 ва 10 и 11.

Предлагаемый участок работает следующим образом.

На первой лпшш прокатки работают, например, клети 1 с валками, обеспечивающими

15 производство мелкосортного проката.

В этом случас шппндельные соединения прп помоши псреключающего устройства 5 раоочпе ва:и;н к.|етн 1 к ho11бинироваппому рсдуктору 7.

20 Во время работы клетей 1 клети 2 с валками, обеспечивающими производство крупносортового и части среднесортового проката, переваливаются. Прп этом переключающее устройство б отключает шпиндельное соедине25 нпе 4 от комбинированного редуктора.

При помощи перевалочных устройств 11 осуществляется быстрая перевалка всех клетей.

При переходе на производство проката, на30 пример, со второй линии переключающие уст351600

Составп гель Б. Бейнфест

Редактор E. Братчикова Техред Л. Богданова Корректоры: А. Николаева и Л. Корогод

Заказ 3405/19 Изд. № 1301 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений п открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 ройства б подсоединяют комбинированный редуктор 7 к шпиндельным соединениям 4 клетей 2 второй линии, а переключающие устройства 5 отсоединяют шпипдельные соединения 8 клетей 1 первой линии и после этого из первой линии происходит перевалка клетей 1.

При построении программы производства стана, выполненного по этой схеме, необходимо предусматривать чередование выпуска проката с обеих линий для лучшей загрузки стана, что вполне возможно, учитывая широкий сортамент стана и малотоннажность партий.

Поскольку обе линии универсальны, перестройки программы могут быть осуществлены на любой линии, благодаря чему участок весьма гибок в работе.

Предмет изобретения

Участок стана для производства сортового проката малотоннажными партиями, содержащий последовательно расположенные на двух параллельных линиях прокатки рабочие клети и их приводы, установленные между

10 линиями, с раздачей момента на обе линии, отлича ощийся тем, что, с целью повышения производительности при обеспечении гибкости программы, по меньшей мере в одной из линий рабочие клети расположены попарно, 15 блоками, с установкой в каждом блоке клетей различного типоразмера, например крупносортной и мелкосортной, с приводом каждого блока от общего электродвигателя.
