Реферат

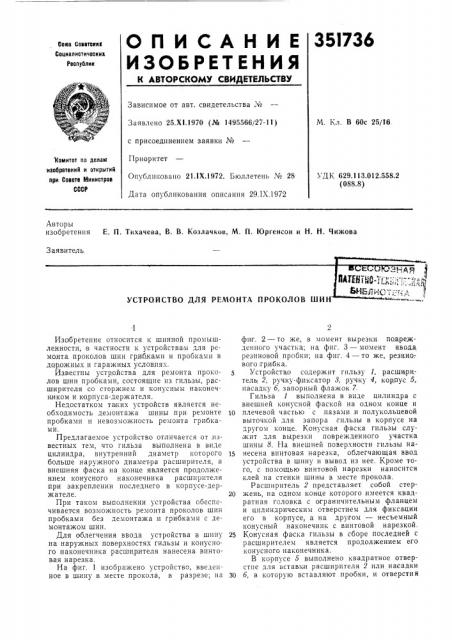

35)736

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00%8 ссветскив

Социалистических

Республик

Зависимое от авт. свидетельства . Й

Заявлено 25.Х1.1970 (№ 1495560/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 21.1Х.1972. Ьюллетень № 28

М. Кл. В 60с 25/16. комитет по делам изобретений и открытий при Совете Министров

СССР

1 ДK G29.113.012.558.2 (088.8) Дата опубликования описания 29.IX.1972

Авторы изобретения E. П. Тихачева, В. В. Козлачков, M. П. Юргенсон и Н. Н. Чижова

Заявитель

;-4т..д д 4„" саттвтсс.-, .;.;, --;-„:,;

- ° .1". a: % ХЦ

Виаг "-- °

УСТРОЙСТВО ДЛЯ РЕМОНТА ПРОКОЛОВ ШИН

Изобретение относится к шинной промышленности, в частности к устройствам для ремонта проколов шин грибками и пробками в дорожных и гаражных условиях.

Известны устройства для ремонта проколов шин пробками, состоящие нз гильзы, расширителя со стержнем и конусным наконечником и корпуса-держателя.

Недостатком таких устройств является необходимость демонтажа шины при ремонте пробками и невозможность ремонта грибками.

Предлагаемое устройство отличается от известных тем, что гильза выполнена в виде цилиндра, внутренний диаметр которого больше наружного диаметра расширителя, а внешняя фаска на конце является продолжением конусного наконечника расширителя при закреплении последнего в корпусе-держателе.

При таком выполнении устройства обеспечивается возможность ремонта проколов шин пробками без демонтажа и грибками с демонтажом шин.

Для облегчения ввода устройства в шину на наружных поверхностях гильзы и конусного наконечника расширителя нанесена винтовая нарезка.

На фиг, 1 изображено устройство, введенное в шину в месте прокола, в разрезе; на фиг, 2 — то же, в момент вырезки. поврежденного участка; на фиг, 3 — момент ввода. резиновой пробки; на фиг. 4 — то же, резино.вого гри бка.

Устройство содержит гильзу 1„расшири.тель 2, ручку-фиксатор 8, ручку 4, корпус 5, насадку б, запорный флажок 7.

Гильза 1 выполнена в виде цилиндра с внешней конусной фаской на одном конце и

10 плечевой частью с пазами .и полукольцевой выточкой для запора гильзы в корпусе на другом конце. Конусная фаска гильзы слу,жит для вырезки поврежденного участка шины 8. На внешней поверхности гильзы на15 несена винтовая нарезка, облегчающая ввод устройства в шину и вывод из нее. Кроме того, с помощью винтовой нарезки наносится клей на стенки шины в месте прокола.

Расширитель 2 представляет собой стер20 жень, на одном конце которого имеется квадратная головка с ограничительным фланцем и цилиндрическим отверстием для фиксации его в корпусе, а на другом — несъемный конусный наконечник с винтовой нарезкой.

25 Конусная фаска гильзы в сборе последней с расширителем является продолжением его конусного наконечника.

В корпусе 5 выполнено квадратное отверстие для вставки расширителя 2 или насадки

30 6, в которую вставляют пробки, и отверстия

351736 для ручки-фиксатора 3 и ручки 4. Корпус снабжен также бобышкой для установки в ней запорного флажка 7. Насадка 6 имеет на одном конце квадратную головку с ограничительным фланцем и цилиндрическим отверстием для фиксации ее в корпусе, а на другом конце — посадочные поверхности для крепления пробабки 9.

У стройство снабжено комплектом сменных гильз и расширителей разных диаметров, позволяющим производить ремонт повреждений разного размера.

Ремонт шины производится следующим образом.

Сначала вырезается поврежденный участок шины, затем расширяется сбразовавшееся отверстие и после этого в шину вводится резиновая пробка или грибок.

Для вырезки поврежденного участка шины в корпус 5 вставляется гильза 1 и запирается флажком 7. Вращательно-поступательным движением вводят устройство в шину .и вырезают поврежденный участок. После этого устройство выводят из шины. Гильза 1 извлекается пз корпуса 5. Под выбранную прс бк) подбирается гильза с ; соответствующим внутренним диаметром, 4 устройство собирается вновь. В квадратное отверстие корпуса 5 вставляется квадратная головка стержня расширителя .и закрепляется ручной-фиксатором.

Корпус с расширителем вставляется в гильзу 1 до соприкосновения выступов бсбьпнки корпуса с пазами плечевой части гильзы и запирается флажком 7. Внешняя повер:ность гильзы и выступающая часть расширителя смазываются клеем. Собранное устройство вводится в вырезанное отверстие шины с внешней стороны.

После этого корпус и гильза разъединяются. Корпус вместе с расширителем извлекается из гильзы, а гильза остается в шине. Расширитель заменяется на насадку для пробок (см. фиг. 3). Насадка закрепляется в корпусе ручкой-фиксатором. На ее посадочные поверхности надевается резиновая пробка.

Пробка смазывается клеем и вводится в гильзу. Корпус и гильза запираются запорным флажком 7. Устройство извлекается из отверстия, а пробка остается в шине. Выступающая часть пробки срезается.

10 При ремонте грибком 10 на демонтированной шине сборка устройства, вырезка поврежденного участка и ввод устройства в шину >производятся аналогично при ремонте ее пробкой. После удаления расширителя в

15 гильзу с внутренней стороны шины вставляетC5I t pttát>tt TBti, ITGOl I ltO>I(K3 el O BbILtlJl3 Н3 уCтройства с наружной стороны шины. Шляпка грибка прикатывается к предварительно зашерохованному ti смазанному клеем участку.

20 Выступающая часть ножки грибка отрез ается.

Предмет изобретения

25 1. Устройство для ремонта проколов шин, состоящее из гильзы, расширителя в виде стержня с конусным наконечником и корпусадержателя, отличающееся тем, что, с целью обеспечения ремонта проколов шин .пробками

30 без демонтажа и гри бками с демонтажом шин, гильза выполнена в виде цилиндра с внутренним диаметром, большим наружного диаметра расширителя, и внешней фаской на конце, являющейся продолжением конусного

35 наконечника расширителя при .закреплении стержня последнего в корпусе-держателе.

2. Устройство по п. 1, отличающееся тем, что, с целью облегчения его ввода в ши ну, на наружных поверхностях гильзы и конус40 ного наконечника расши ри теля нанесена винтовая нарезка.
